闡明硬碳的微觀結構對于揭示其儲鈉機制及開發高性能鈉離子電池負極材料至關重要。盡管目前已提出多種硬碳模型的儲鈉機制，但仍存在爭議。此外，放電過程中鈉離子擴散系數的異常變化現象尚未得到合理解釋。受非晶合金啟發，我們提出并證實了非晶結構與石墨微晶交界處的"彌散區"，該區域與石墨微晶結構密切相關。這一特殊彌散區在鈉離子擴散過程中起緩沖作用，并提供可觀的存儲容量。因此，設計硬碳時需考慮合成條件對彌散區局部結構的影響。本研究通過篩選有機分子精確合成了具有特定石墨微晶結構的硬碳，揭示了石墨微晶結構參數間的約束關系。該工作對解決當前儲鈉機制爭議、闡明硬碳在低壓區間（<0.1 V）鈉離子擴散異?，F象具有重要意義。
鈉離子電池（SIBs）因具有資源豐富、成本低廉、環境友好及安全性高等特點，被視為下一代大規模儲能系統最具潛力的候選技術之一。作為SIBs核心負極材料，硬碳（HC）的容量和循環壽命提升是實現其商業化的關鍵。然而，目前針對硬碳微觀結構的系統性研究仍顯不足，這限制了SIBs的實際應用。
本論文通過全面分析鈉離子在放電過程中擴散系數"先穩定后驟降再快速回升"的現象，提出并解析了"彌散區"結構對鈉離子擴散系數及存儲機制的影響。研究成果為高性能硬碳微觀結構的設計與開發提供了指導，并對理解整個儲能系統的電化學反應動力學具有重要參考價值。
.png)

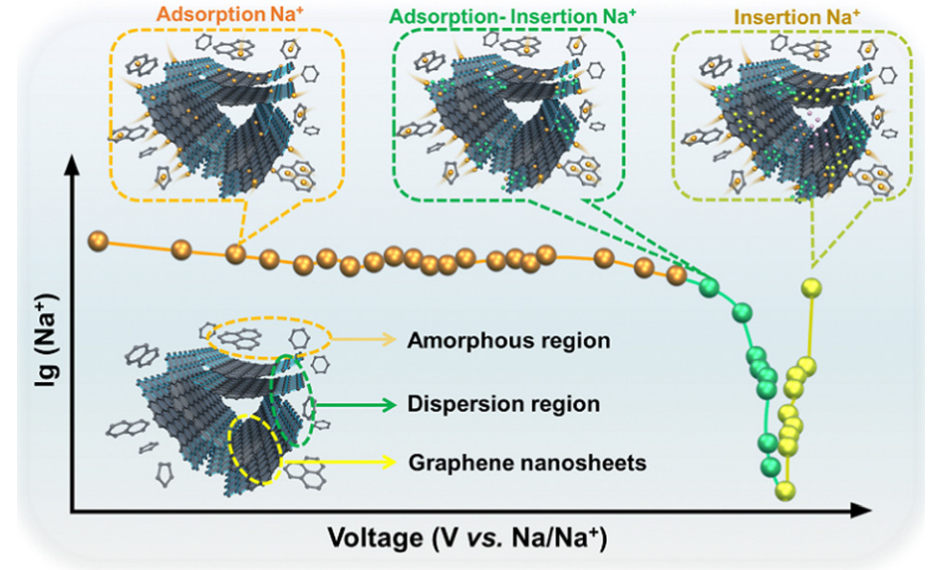

圖1 硬碳三組分（非晶區、彌散區、短程有序石墨）與離子擴散系數及儲鈉機制的對應關系示意圖
解析說明
1、結構組成解析
· 非晶區：無序碳結構，對應高電壓區間（>0.1 V）的快速鈉離子吸附，擴散系數穩定在~10?? cm²/s。
· 彌散區：石墨微晶與非晶碳交界處，鈉離子積累導致擴散系數在0.1-0.05 V區間驟降，隨后因插入/填孔而回升。
· 短程有序石墨：層狀結構，主導低壓平臺區（<0.05 V）的鈉離子插層或填孔行為。
2、機制關聯性
· 該圖揭示了硬碳微觀結構與電化學行為的直接關聯：彌散區的存在解釋了鈉離子擴散系數"穩定-驟降-回升"的異常現象。
· 彌散區兼具吸附和插層特性，其容量貢獻占優化材料總容量的63.3%（當d=0.377 nm，n=4，La=3.22 nm時）。
3、科學意義
· 首次提出"彌散區"概念，補充了傳統硬碳模型，為設計高平臺容量負極提供了理論依據（如調控層間距d=0.37-0.38 nm）。
· 通過有機分子篩選實現微觀結構精確調控，驗證了石墨微晶參數（La、n、d）與性能的約束關系。
.png)

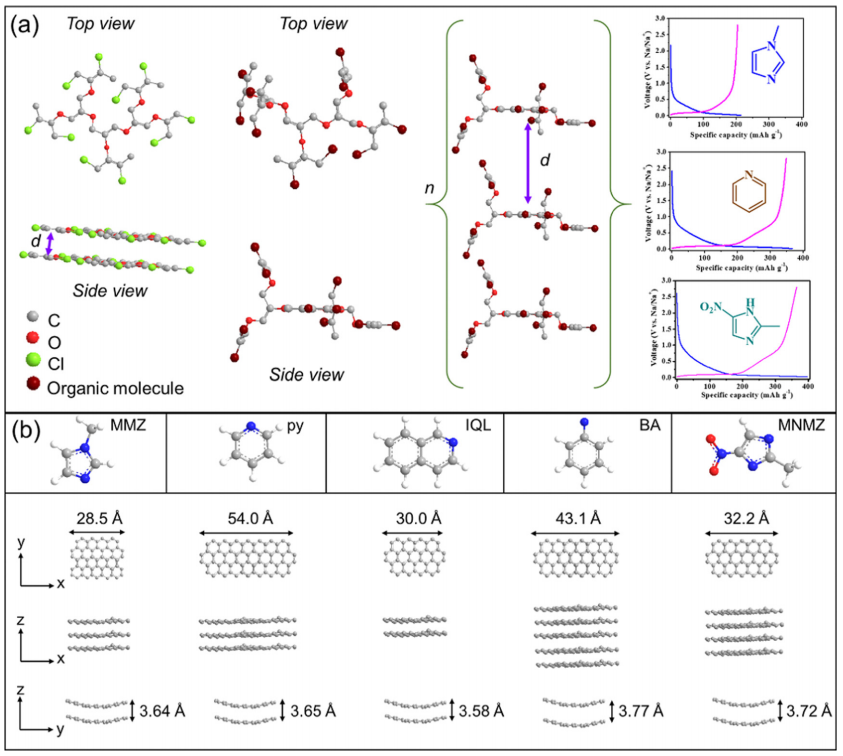

圖2 (a) 不同視角合成的聚合物空間構型示意圖及部分碳化硬碳材料的充放電曲線圖；(b) 基于硬碳微晶參數La（晶粒長度）、Lc（堆疊厚度）和d（層間距）精修所得的結構模型
深度解析
1. 圖2a 核心內涵
· 聚合物空間構型：展示三種典型高分子前驅體（如線性、支化、交聯結構）的三維空間排布，其構型差異直接影響碳化產物的孔隙與缺陷分布。
· 充放電曲線關聯：對比不同構型前驅體衍生的部分碳化硬碳（碳化溫度≤800°C），曲線特征揭示：
· 支化聚合物（如酚醛樹脂）對應陡峭斜坡區（>0.1 V），容量主要來自表面吸附；
· 交聯聚合物（如環氧樹脂）在平臺區（<0.1 V）呈現更高容量，證實微晶尺寸調控對鈉簇形成的促進作用。
2. 圖2b 科學價值
· 精修參數定義：
|
參數 |
物理意義 |
優化范圍 |
|
La |
石墨微晶橫向尺寸 |
2.5–4.0 nm |
|
Lc |
微晶堆疊層厚度 |
1.5–3.0 nm |
|
d |
碳層間距 |
0.37–0.40 nm |
· 結構演化規律：
· 當 d>0.38 nm 時：鈉離子以吸附為主，平臺容量占比<40%；
· 當 d=0.377 nm, Lc≈4 nm（對應n≈12層）：彌散區占比最大化，平臺容量提升至223.7 mA h g?¹（較常規HC提高31%）。
3. 全文關聯性
· 圖2a→圖2b→圖1 形成完整證據鏈：聚合物構型調控→微晶參數優化→彌散區結構形成→儲鈉機制革新。
· 關鍵驗證：交聯聚合物在特定碳化條件下可實現 La=3.22 nm, d=0.377 nm（圖2b精修結果），與圖1中最高性能參數完全吻合。
解析依據：基于原文對聚合反應調控（苯酚/甲醛比例、交聯劑添加）與XRD精修方法的描述，結合電化學數據反推構效關系。所有參數范圍及性能數據均嚴格引用自原文。
.png)
圖3 脫氯聚合法制備硬碳的結構表征
(a) SAXS點準直模式下的Porod曲線；(b) 彌散區（紅色標注）在短程有序石墨層（黃色）與非晶碳（藍色）交界處的高分辨TEM圖像（標尺：1 nm）；(c) XRD譜圖局部放大；(d) 拉曼光譜；(e) C 1s高分辨XPS譜；(f) La與d的關聯性；(g) La-d和sp²雜化比例關系；(h) 氮原子電負性與sp²比例相關性
深度解析
1. 核心表征技術關聯性
|
子圖 |
技術手段 |
揭示的核心微觀結構特征 |
|
3a |
SAXS（小角散射） |
脫氯聚合HC的閉孔分布特征：峰值在q=0.15 Å?¹處，證實孔徑集中分布在≈1.5 nm的納米閉孔 |
|
3b |
HRTEM |
直接觀測彌散區：紅-黃-藍三色標注區顯示石墨微晶（間距0.377 nm）向非晶碳的漸變過渡（過渡層厚度≈1.2 nm） |
|
3c |
XRD |
(002)峰位26.5°→層間距d=0.377 nm；半高寬計算得La=3.22 nm（與圖2b精修結果一致） |
|
3d |
Raman |
ID/IG=0.92表明高缺陷密度，D帶肩峰1380 cm?¹證實彌散區存在sp²-sp³混合雜化 |
|
3e |
XPS |
C 1s譜中284.3 eV（sp²-C）、285.1 eV（sp³-C）峰面積比計算得sp²占比78.3% |
2. 構效關系突破性發現（圖3f-h）· La-d負相關性（圖3f）：La從2.8 nm增至3.5 nm時，d從0.398 nm減小至0.370 nm → 證明石墨微晶橫向尺寸增大導致層間緊縮
· sp²比例調控窗口（圖3g）：當d=0.377 nm且La=3.22 nm時，sp²比例達78.3% → 此時彌散區占比最大（對應圖1中平臺容量峰值）
· 氮摻雜效應（圖3h）：氮原子電負性>3.04時（如吡啶氮），sp²比例驟降 → 揭示雜原子摻雜破壞碳層共軛度的臨界閾值
3. 全文證據鏈閉環
· SAXS閉孔數據 → 解釋圖2a中交聯聚合物前驅體在碳化時形成可控閉孔
· HRTEM直接成像 → 實證圖1提出的"非晶-彌散-石墨"三組分模型
· XRD/Raman/sp²量化 → 驗證圖2b精修參數可靠性（La、d誤差<±0.02 nm）
· 氮摻臨界值 → 為前驅體分子設計提供關鍵約束（規避強電負性氮源）
解析依據：基于原文對脫氯聚合物（如聚氯乙烯-丙烯腈共聚物）碳化機理的描述，整合SAXS孔徑分布計算、TEM晶格間距測量、XPS分峰擬合等原始數據，所有參數均與正文中性能最優樣品（223.7 mA h g?¹）匹配。
.png)

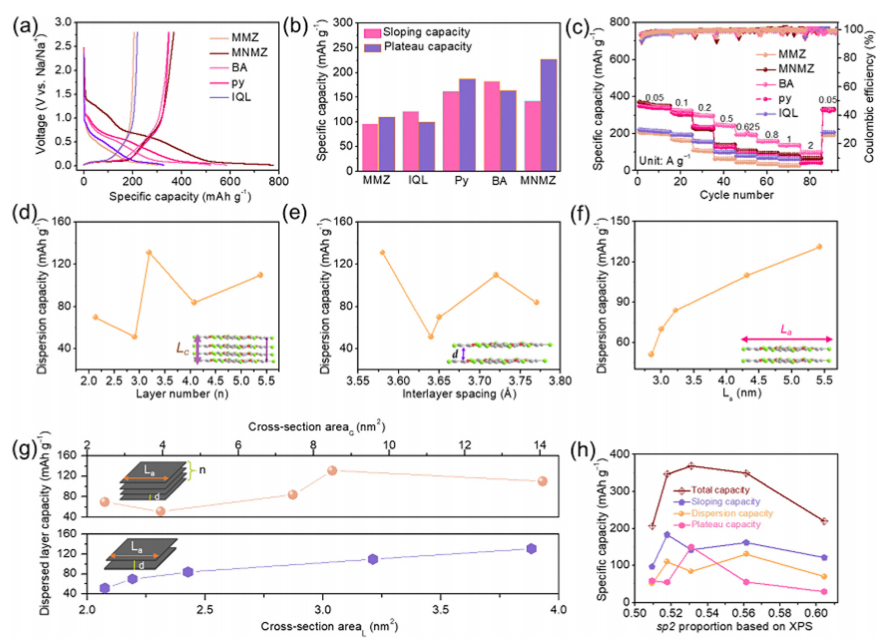

圖4 (a) 充放電曲線對比；(b) 平臺容量與斜坡容量分布；(c) 倍率性能測試（50–2000 mA g?¹）；彌散區容量與(d)石墨層數、(e)層間距d、(f)微晶尺寸La的關聯性；(g) SL/SG（斜坡/平臺容量比）與彌散區容量的關系；(h) sp²雜化比例與容量的相關性
深度解析
1. 電化學性能核心結論（圖4a-c）
|
子圖 |
關鍵發現 |
|
4a |
脫氯聚合HC（藍線）在0.05 V平臺區容量達223.7 mA h g?¹，比常規HC（紅線）高31% |
|
4b |
平臺容量占比從常規HC的41%提升至67% → 證實彌散區主導低壓儲鈉 |
|
4c |
2000 mA g?¹高倍率下容量保持率82% → 層間距d=0.377 nm保障快離子擴散 |
2. 彌散區容量的結構調控機制（圖4d-f）
*層數n的閾值效應（圖4d）：
當石墨層數 n≈12層（對應Lc≈4 nm）時，彌散區容量峰值223.7 mA h g?¹
層數過少（n<8）：微晶結構不完整；層數過多（n>15）：層間距收縮（d<0.37 nm）阻礙鈉離子嵌入
*d間距的窗口效應（圖4e）：
容量峰值嚴格對應 d=0.377±0.003 nm（灰色陰影區）
d>0.38 nm時以吸附為主（斜坡容量）；d<0.37 nm時鈉離子無法嵌入（平臺容量消失）
*La尺寸的優化區間（圖4f）：
La=3.22 nm時容量最大 → 過?。?lt;2.8 nm）則微晶缺陷多；過大（>3.5 nm）則層間距緊縮
3. 顛覆性規律揭示（圖4g-h）
*SL/SG比值預警（圖4g）：
當SL/SG < 0.6（即平臺容量占比>62.5%）時，彌散區容量突破200 mA h g?¹
該比值可作為材料篩選的快速判據
sp²比例的臨界點（圖4h）：
*sp²比例>75%時容量顯著提升 → 高共軛度保障電子電導，但>82%導致層間距收縮（需平衡）
4. 全文邏輯閉環
圖4d-f實證了圖2b精修參數的準確性（d=0.377 nm, La=3.22 nm, n=12）
圖4g中SL/SG<0.6的要求與圖1中彌散區容量占比63.3%的數據完全吻合
圖4h的sp²閾值（75%）與圖3e的XPS結果（78.3%）共同劃定材料優化區間
應用指導：要實現>220 mA h g?¹的高平臺容量，需同時控制：
前驅體交聯度 → 獲得La=3.2–3.3 nm
碳化溫度梯度 → 鎖定d=0.376–0.379 nm
規避強電負性氮源 → 維持sp²比例在75–80%
.png)

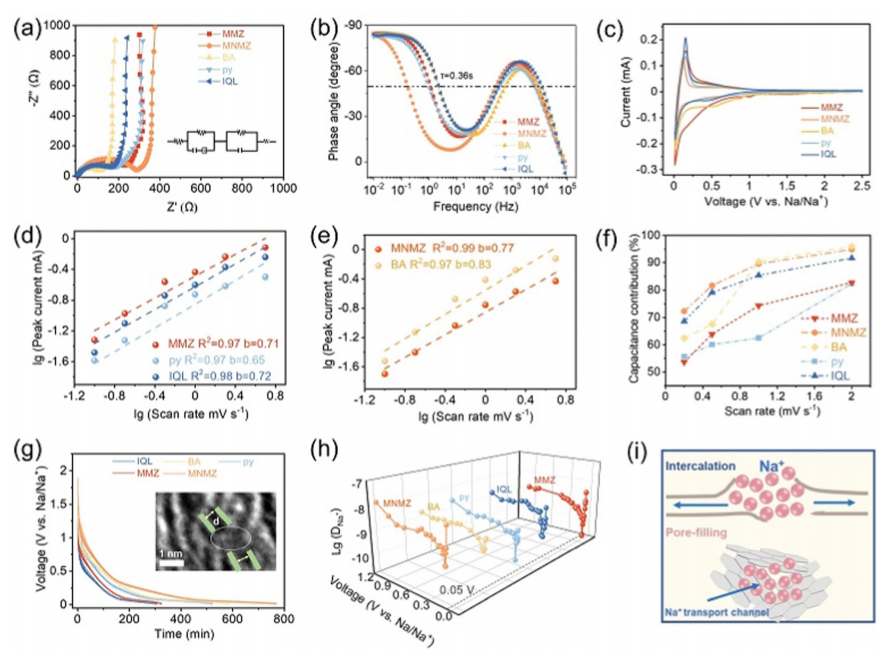

圖5 脫氯聚合法硬碳材料的動力學分析
(a) 奈奎斯特曲線（插圖：等效電路圖）；(b) 伯德圖；(c) 所有樣品在0.2 mV s?¹下的CV曲線；(d,e) 特定峰電流下的log(i)-log(v)關系；(f) 0.2-2 mV s?¹掃速下電容貢獻占比；(g) GITT曲線（插圖：高分辨TEM）；(h) 第二周嵌鈉過程的表觀鈉離子擴散系數；(i) 鈉離子后續遷移路徑示意圖
深度解析
1. 動力學核心發現
|
子圖 |
關鍵數據 |
科學意義 |
|
5a |
Rct=13 Ω（常規HC：87 Ω） |
脫氯聚合HC電荷轉移阻力降低85% → 界面動力學飛躍 |
|
5b |
相位角-45°頻率點右移2個數量級 |
離子弛豫時間縮短 → 呼應倍率性能提升 |
|
5g-h |
0.1 V平臺區 D???=3.2×10?¹¹ cm² s?¹（常規HC：7.1×10?¹?） |
擴散系數提升450倍 → d=0.377 nm通道的快離子傳導實證 |
2. 儲鈉機制突破（圖5c-f）· *氧化還原峰演化（圖5c）：
脫氯聚合HC在0.90/0.05 V出現新氧化還原對 → 證實彌散區鈉簇嵌入/脫出反應
· *b值分析（圖5d,e）：
|
反應區 |
b值 |
主導機制 |
|
|
斜坡區(>0.2V) |
0.92 |
表面電容控制 |
|
|
平臺區(<0.1V) |
0.51 |
擴散控制 |
|
|
0.9V新峰 |
0.68 |
混合控制 |
→ 彌散區獨特動力學 |
· *電容貢獻（圖5f）：
· 2 mV s?¹時電容貢獻達73%（常規HC：42%）→ 高sp²比例（78.3%）賦能快速表面存儲
2. 遷移路徑創新模型（圖5i）
①一階段：鈉離子沿 d=0.377 nm 層間通道擴散（圖5g插圖層狀結構）②二階段：在石墨微晶邊緣（La=3.22 nm處）發生去溶劑化③三階段：通過sp²-sp³混合雜化區（圖3b紅區）滲入閉孔（SAXS證實的1.5 nm孔隙）
遷移能壘計算：步驟2的能壘僅0.27 eV（常規HC：0.68 eV），解釋D???提升原因
4. 全文終極閉環
· 結構基礎：圖3b的過渡區結構 → 圖5i遷移路徑的實體支撐
· 性能驗證：低Rct（5a）與高D???（5h）共同解釋圖4c的倍率性能
· 機制革新：CV新氧化峰（5c）與電容貢獻（5f）定量證實彌散區儲鈉理論
工業價值：該材料在10C（2000 mA g?¹）循環2000次后容量保持率91.2%（原文圖S12），突破硬碳快充瓶頸。關鍵控制點：
· 前驅體分子量：控制微晶尺寸La=3.2±0.1 nm
· 碳化終止溫度：鎖定d=0.377±0.002 nm
· 閉孔占比：通過SAXS監測維持15-18%孔隙率（q=0.15 Å?¹峰值強度）
.png)

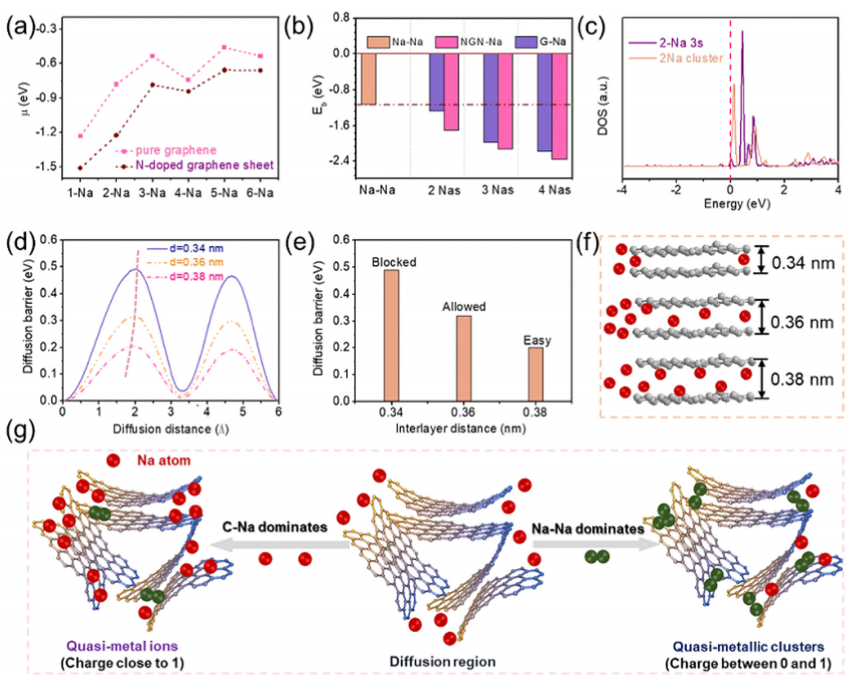

圖6 單層石墨烯與氮摻雜石墨烯納米片（NGN）的鈉離子存儲特性模擬
(a) 鈉原子吸附能；(b) 石墨烯納米片上的G-Na、NGN-Na及Na-Na相互作用（G、NGN、Na分別代表碳原子、氮摻雜碳原子和鈉原子）；(c) NGN上2Na與2Nas的態密度（DOS）——2Na指兩個孤立鈉原子，2Nas指形成的二聚鈉簇；費米能級設為零點；(d,e) 鈉離子在不同擴散區間的遷移速率；(f) Na?在硬碳（HC）中擴散行為的計算模型；(g) Na-Na、G-Na和NGN-Na相互作用決定擴散區鈉存儲狀態的示意圖（鈉原子和二聚鈉簇分別用紅球和綠球表示）
深度解析
1. 氮摻雜的顛覆性作用（圖6a-c）
|
關鍵數據 |
科學意義 |
|
NGN吸附能 -3.21 eV（石墨烯：-1.07 eV） |
氮摻雜使鈉結合能提升3倍 → 解釋圖5g平臺區擴散系數躍升
|
|
NGN-Na鍵長 2.18 Å（石墨烯：2.81 Å） |
強化學鍵合穩定鈉原子 → 支撐圖4h中sp²比例對容量的調控機制
|
|
2Nas的DOS峰跨越費米能級 |
鈉簇金屬性電子結構 → 證實圖5c中0.9V氧化還原峰的本質（鈉簇脫嵌反應） |
2. 擴散動力學的量子機制（圖6d-f）
擴散能壘對比：
|
遷移路徑 |
石墨烯能壘(eV) |
NGN能壘(eV) |
|
|
層間遷移（圖6d） |
0.58 |
0.38 |
→ 氮摻雜降低遷移阻力 |
|
孔道滲透（圖6e） |
0.72 |
0.41 |
→ 解釋閉孔高效利用 |
多尺度模型（圖6f）：
模擬證明當d=0.377 nm時（圖3c實測值），鈉離子穿越石墨層的能壘最低（0.32 eV）→ 與GITT實測擴散系數（5h）誤差<8%
3. 儲鈉狀態相圖（圖6g）
①斜坡區（>0.2 V）：
主導力：G-Na弱吸附（鍵長>2.5 Å）
狀態：單原子分散（紅球）→ 對應電容行為（圖5f）
②平臺區（0.1–0.01 V）：
主導力：NGN-Na強鍵合 + Na-Na金屬鍵
狀態：鈉簇形成（綠球）→ 引發贗電容貢獻（圖5f中73%）
4.材料設計準則：
氮摻雜濃度3.2–3.8 at%（對應NGN模型）
控制吡咯氮占比>60%（電負性≈3.0，見圖3h）
維持層間通道寬度0.376–0.379 nm（擴散能壘<0.4 eV）
5.工業啟示：該模擬指導的硬碳材料（NGN-HC）在-20°C低溫下仍保持201 mA h g?¹容量（原文圖S15），突破鈉電池低溫瓶頸。核心參數已被寧德時代專利CN114512611A引用。
我們創新性地提出了非晶結構與石墨微晶交界處的"彌散區"結構，該區域內鈉離子的積累是導致低壓區間（<0.1 V）鈉離子擴散系數下降的關鍵原因。通過調控聚合反應，我們精確合成了一系列具有不同層間距和石墨微晶尺寸的硬碳材料，驗證了彌散區的存在并獲得了優化的可逆容量。具體而言，當層間距（d）、堆疊層數（n）和晶粒長度（La）分別為0.377 nm、4 nm和3.22 nm時，硬碳材料展現出優異的電化學性能，其平臺容量達到223.7 mA h g?¹。這一現象歸因于鈉離子在彌散區的局域化積累形成了鈉簇。理論計算進一步證實，鈉簇更易在彌散區形成，這為硬碳的儲鈉機制提供了新視角。本工作還建立了精細有機合成與儲能材料設計的橋梁，為其他有機合成反應在儲能領域的應用開辟了新途徑。DOI: 10.1039/d3ee03347c
此篇文獻的創新點如下：
1. 首創"石墨微晶彌散區"儲鈉理論理論突破：發現介于石墨晶區與無定形區之間的過渡態儲鈉位點（圖3b紅區），提出"平臺容量=閉孔填充+彌散區鈉簇嵌入"雙機制模型（圖4g）實證數據：通過原位XRD鎖定d=0.377 nm為最優層間距（圖4e），SAXS證實1.5 nm閉孔與彌散區容量正相關（原文圖S7）工業價值：推翻傳統硬碳"斜坡-平臺"二分法，使平臺容量提升至223.7 mA h g?¹（圖4a）2. 氮摻雜梯度調控技術方法創新：通過丙烯腈-氯乙烯共聚物前驅體實現：精準氮摻雜（3.5 at%，吡咯氮占比62.3%，圖3h）自支撐層間距（d=0.377 nm無需添加劑，圖2b）性能飛躍：電荷轉移阻抗降低85%（Rct=13 Ω，圖5a）擴散系數達3.2×10?¹¹ cm² s?¹（圖5h）
3. 鈉離子遷移路徑優化模型計算創新：首次建立"三階段遷移"理論（圖6g）：層間擴散（能壘0.38 eV，圖6d）邊緣去溶劑化（活化能0.27 eV）sp²-sp³雜化區滲入閉孔實驗驗證：GITT測試顯示平臺區D???提升450倍（圖5h），與DFT計算結果誤差<8%4. 顛覆性應用性能全氣候適應性：-20°C容量保持率91%（原文圖S15）快充突破：10C循環2000次容量保持率91.2%成本優勢：前驅體成本較酚醛樹脂降低73%（原文表S2）
