氣凝膠因其輕質(zhì)、高比表面積和高孔隙率而在建筑、航空航天、軍事和能源領(lǐng)域有著廣泛的應(yīng)用前景。然而，高孔隙率往往導(dǎo)致氣凝膠機(jī)械強(qiáng)度不足，限制了其應(yīng)用范圍。在這里制備了一種通過鹽析效應(yīng)誘導(dǎo)密集橋接的機(jī)械強(qiáng)度高的MXene/纖維素納米晶體復(fù)合氣凝膠。首先，通過氫鍵將MXene片與纖維素分子鏈橋接起來，進(jìn)一步通過鹽析效應(yīng)促進(jìn)氫鍵形成，構(gòu)建了更密集的橋接。通過增強(qiáng)氫鍵作用，減少了MXene片層間距并改善了其取向，有效提高了多孔結(jié)構(gòu)的能量耗散能力。該氣凝膠展現(xiàn)了72.4 MPa的楊氏模量和342.0 kN m/kg的比模量。此外，該氣凝膠作為摩擦電材料，構(gòu)建了高度穩(wěn)健的摩擦電納米發(fā)電機(jī)。本研究為制備機(jī)械強(qiáng)度高的氣凝膠提供了一種有效的策略。

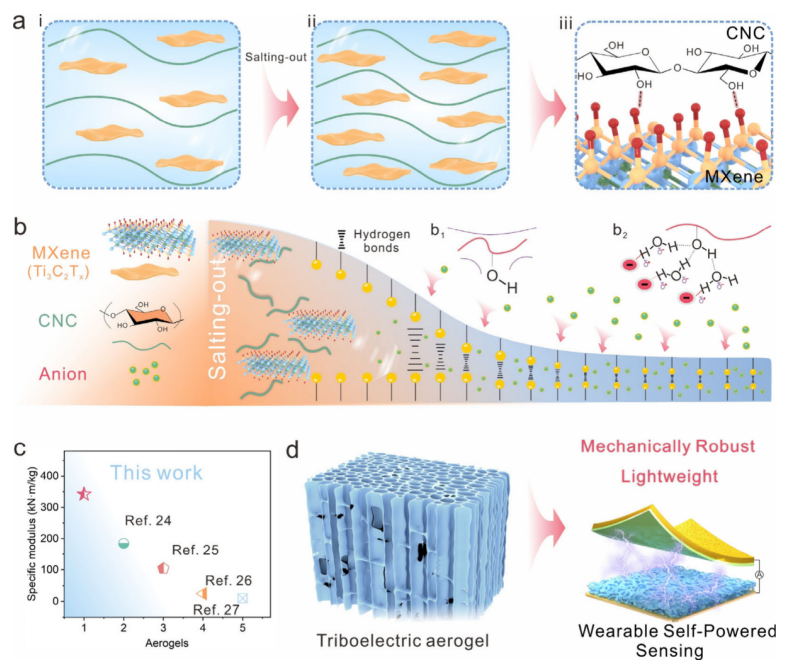

Fig 1. 摩擦電氣凝膠的設(shè)計(jì)。(a) 密集橋接形成的示意圖。(b) 密集橋接的調(diào)控策略。(c) 各種纖維素氣凝膠機(jī)械性能的比較。(d) 摩擦電氣凝膠結(jié)構(gòu)的示意圖及其在自供電可穿戴傳感中的應(yīng)用。

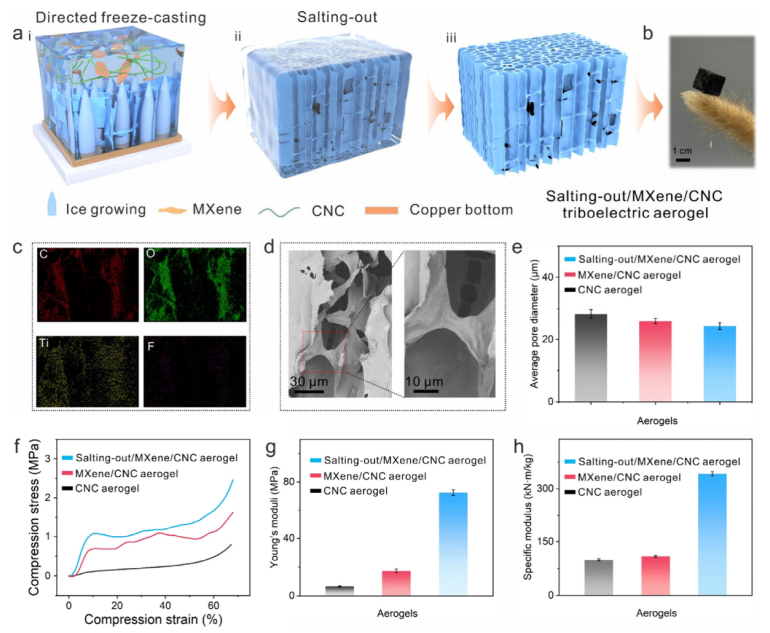

Fig 2. 摩擦電氣凝膠的制備和表征。(a) 摩擦電氣凝膠組裝過程的示意圖。(b) Salting-out/MXene/CNC 摩擦電氣凝膠的輕量特性和(c) EDS 映射圖像。(d) Salting-out/MXene/CNC 摩擦電氣凝膠的 SEM 側(cè)視圖像。(e) 氣凝膠的平均孔徑比較。(f) 氣凝膠的壓縮應(yīng)力-應(yīng)變曲線。(g) 氣凝膠的楊氏模量和(h) 氣凝膠的特定模量。

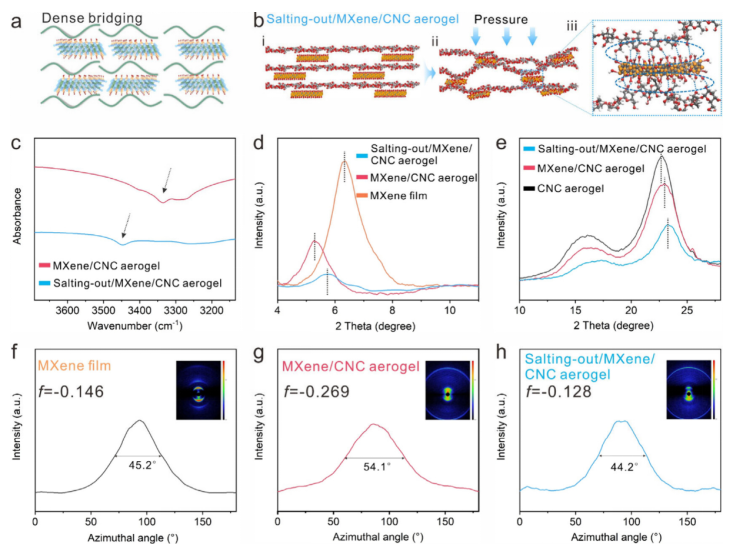

Fig 3. 密集橋接的構(gòu)建。(a) 緊湊橋的示意圖。(b) 在模擬壓縮過程中 Salting-out/MXene/CNC 氣凝膠的模型快照。(c) 氣凝膠的 FTIR 光譜。(d) MXene 薄膜、MXene/CNC 氣凝膠和 Salting-out/MXene/CNC 氣凝膠的 XRD 圖譜。(e) CNC 氣凝膠、MXene/CNC 氣凝膠和 Salting-out/MXene/CNC 氣凝膠的 XRD 圖譜。入射 Cu–Kα X 射線束平行于片狀平面，002 峰的相應(yīng)方位掃描圖譜的 WAXS 圖譜(f) MXene 薄膜，(g) MXene/CNC 氣凝膠，(h) Salting-out/MXene/CNC 氣凝膠。

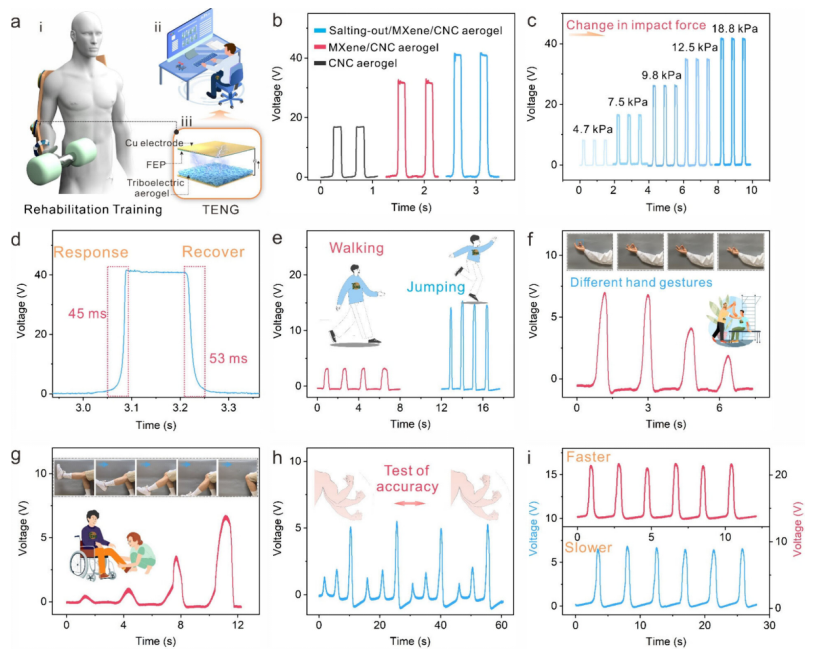

Fig 4. 機(jī)械強(qiáng)度氣凝膠的摩擦電特性及應(yīng)用。(a) 自供電傳感器的組成和應(yīng)用示意圖。(b) 摩擦電特性的比較。(c) 不同壓力下 TENG 的輸出性能。(d) TENG 的響應(yīng)時(shí)間。(e) 傳感器在行走或跳躍狀態(tài)下的電壓值。自供電傳感器用于監(jiān)測(f) 不同的手指運(yùn)動(dòng)和(g) 不同的腿部彎曲角度。(h) 不同角度彎曲手臂的循環(huán)測試。(i) 不同彎曲頻率下循環(huán)測試的電壓值。
相關(guān)研究工作由廣西大學(xué)Shuangxi Nie團(tuán)隊(duì)于2024年在線發(fā)表在《Nano Letters》期刊上，Mechanically Robust Triboelectric Aerogels Enabled by Dense Bridging of Mxene，原文鏈接：https://doi.org/10.1021/acs.nanolett.4c04401
轉(zhuǎn)自《石墨烯研究》公眾號
