寬禁帶半導(dǎo)體是一種潛在的水分解光催化劑。然而，較寬的帶隙意味著可見(jiàn)光吸收較弱，將電子轉(zhuǎn)移到導(dǎo)帶需要更多的能量，這將極大地限制光催化性能。我們?cè)O(shè)計(jì)了SiC/RGO異質(zhì)結(jié)和GaN/RGO異質(zhì)結(jié)，利用第一性原理雜化密度泛函理論來(lái)探索是否可以改進(jìn)這一缺點(diǎn)。結(jié)果表明，兩種異質(zhì)結(jié)都有效地減小了帶隙，光吸收能力明顯增強(qiáng)。然而，只有GaN/RGO異質(zhì)結(jié)滿足光催化水分解的條件，即水的氧化還原能級(jí)均在其能帶范圍內(nèi)，從而保證了水分解的反應(yīng)。此外，層間存在電勢(shì)阱，這有助于有效地防止光生載流子的重組，從而進(jìn)一步增強(qiáng)GaN/RGO異質(zhì)結(jié)的光催化性能。此外，在水裂解過(guò)程中，氧化反應(yīng)和還原反應(yīng)以相對(duì)同步的速率發(fā)生。這確保了整個(gè)反應(yīng)以更快的速度進(jìn)行，也提高了光催化的效率。以上發(fā)現(xiàn)為實(shí)驗(yàn)人員探索新型光催化劑提供了可靠的選擇。

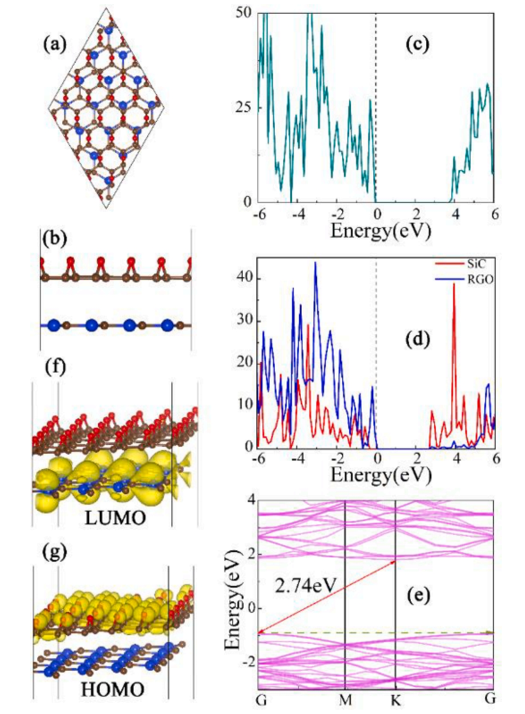

圖1. (a) SiC/RGO異質(zhì)結(jié)的俯視圖和(b)側(cè)視圖。(c)分離的RGO單層和(d) SiC/RGO異質(zhì)結(jié)的DOSs。(e)計(jì)算了SiC/RGO異質(zhì)結(jié)的能帶結(jié)構(gòu)。其LUMO (f)和HOMO (g)的側(cè)視圖，等值面值為0.00079 e/Å
3。

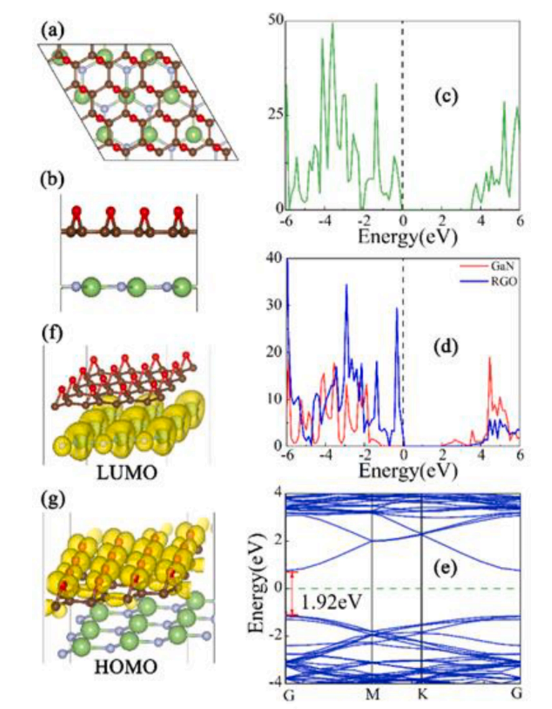

圖2. (a) GaN/RGO異質(zhì)結(jié)的俯視圖和(b)側(cè)視圖。(c)分離的RGO薄片和(d) GaN/RGO異質(zhì)結(jié)的DOSs。(e)計(jì)算得到的GaN/RGO異質(zhì)結(jié)能帶結(jié)構(gòu)。其LUMO (f)和HOMO (g)的側(cè)視圖，等值面值為0.001 e/ Å
3。

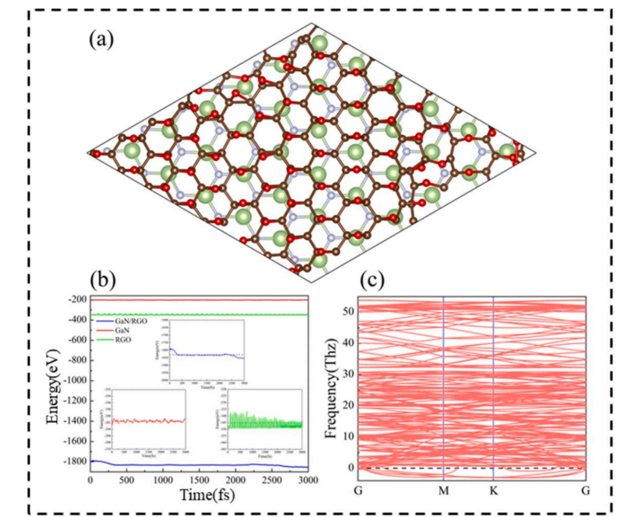

圖3. (a) GaN/RGO異質(zhì)結(jié)AIMD仿真快照俯視圖。(b) 3.0 ps時(shí)間尺度，室溫下分子動(dòng)力學(xué)模擬中自由能的變化(c)計(jì)算聲子色散譜，水平黑色虛線表示費(fèi)米能級(jí)。

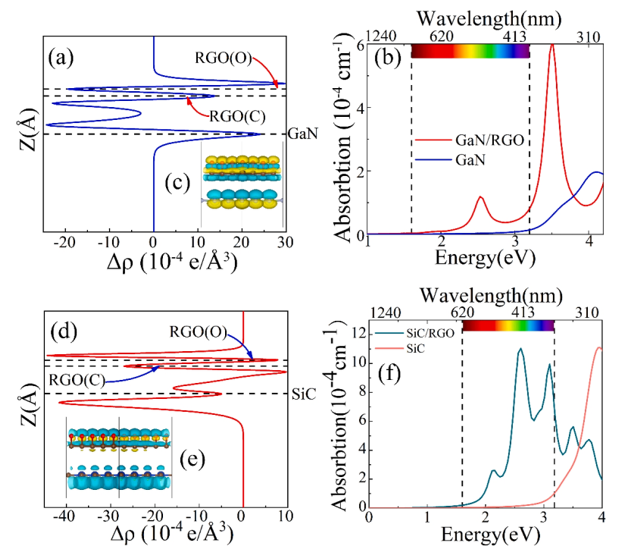

圖4. GaN/RGO異質(zhì)結(jié)(a)和SiC/RGO異質(zhì)結(jié)(d)的平面平均電荷密度差隨z方向位置的變化曲線。(b) GaN單層和GaN/RGO異質(zhì)結(jié)以及(f) SiC單層和SiC/RGO異質(zhì)結(jié)的光吸收光譜。GaN/RGO異質(zhì)結(jié)(c)和SiC/RGO異質(zhì)結(jié)(e)的三維電荷密度差值為0.034 e/ Å
3。

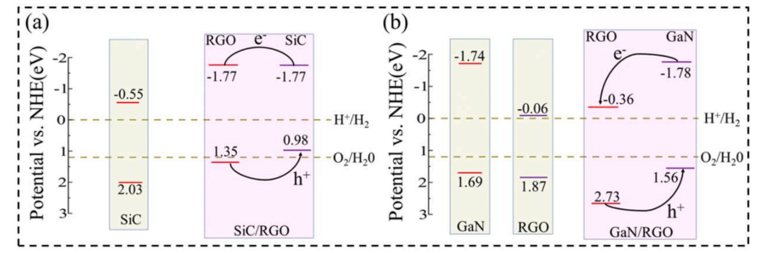

圖5. 計(jì)算了SiC和GaN單層氫電極的VBM和CBM電位。顯示了SiC/RGO異質(zhì)結(jié)和GaN/RGO異質(zhì)結(jié)中載流子的轉(zhuǎn)移和分離。

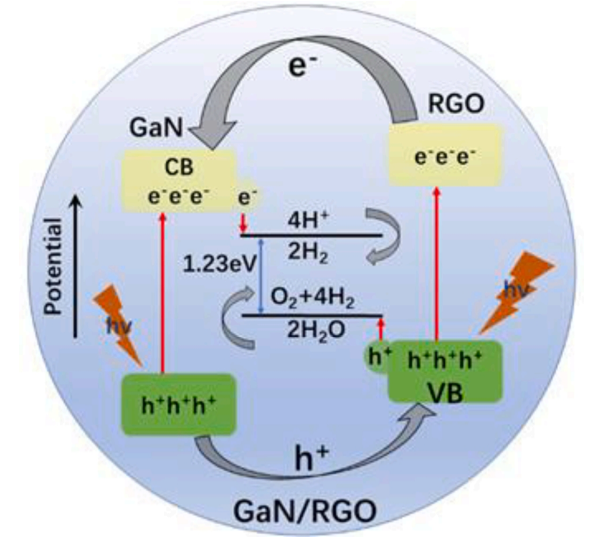

圖6. GaN/RGO異質(zhì)結(jié)中水的光催化分裂產(chǎn)生H
2的機(jī)理示意圖。GaN作為電子匯促進(jìn)了電子-空穴對(duì)的分離，并積累了從光激發(fā)RGO注入的電子，用于隨后的水還原生成H
2。

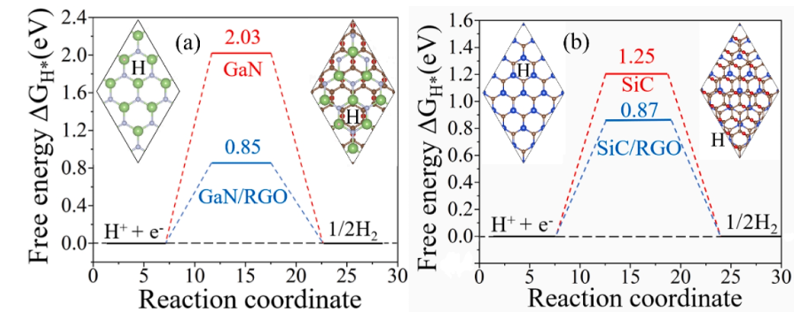

圖7. (a)計(jì)算得到的上述GaN/RGO異質(zhì)結(jié)和GaN單層在平衡勢(shì)下的HER自由能圖。 (b)計(jì)算所得的上述SiC/RGO異質(zhì)結(jié)和SiC單層在平衡勢(shì)下的HER自由能圖。
相關(guān)研究成果由江西理工大學(xué)能源與機(jī)械工程學(xué)院Haotian Li等人于2023年發(fā)表在Surface Science (https://doi.org/10.1016/j.susc.2023.122316)上。原文：Rationally designed 2D/2D highly reduced graphene oxide modified wide band gap semiconductor photocatalysts for hydrogen production。
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
