国产网红福利视频一区二区_极品大乳美女在线播放_老鸭窝永久地址_啊灬啊灬啊灬快灬高潮了游戏_bgmbgmbgm毛多老太免费_婷婷久久久久久

       基于MXenes的超級電容器具有超高的容量電容、高功率特性和良好的循環性能，是一種極具前景的電化學儲能器件。然而，它們有嚴重的自我放電行為，而潛在的自我放電機制尚不清楚。本文提出了一種基于生物熱處理的表面工程策略，通過消除羥基末端來有效地修飾Ti₃C₂T_x MXenes的表面電子結構。通過開爾文探針力顯微鏡和同步輻射x射線吸收精細結構分析，發現采用普通水溶液的MXene基超級電容器的自放電率下降了20%。這種下降機制源于MXenes中羥基去除后功函數增加，導致零電荷電位升高。同時，強化的表面偶極子使得鎂烯與電解質之間的表面自由能更高。這兩種正效應賦予MXenes較弱的自放電動力學。具體來說，激活控制的自我放電過程被大大抑制。闡明電子結構與自放電伴隨的表面工程抑制策略之間的相關性，對高性能儲能器件的開發具有指導意義。

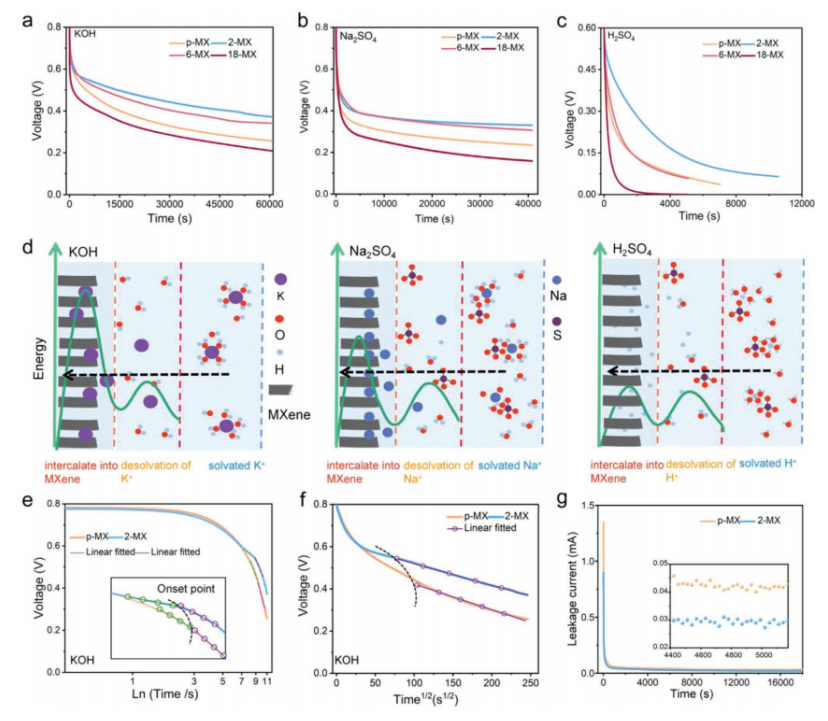

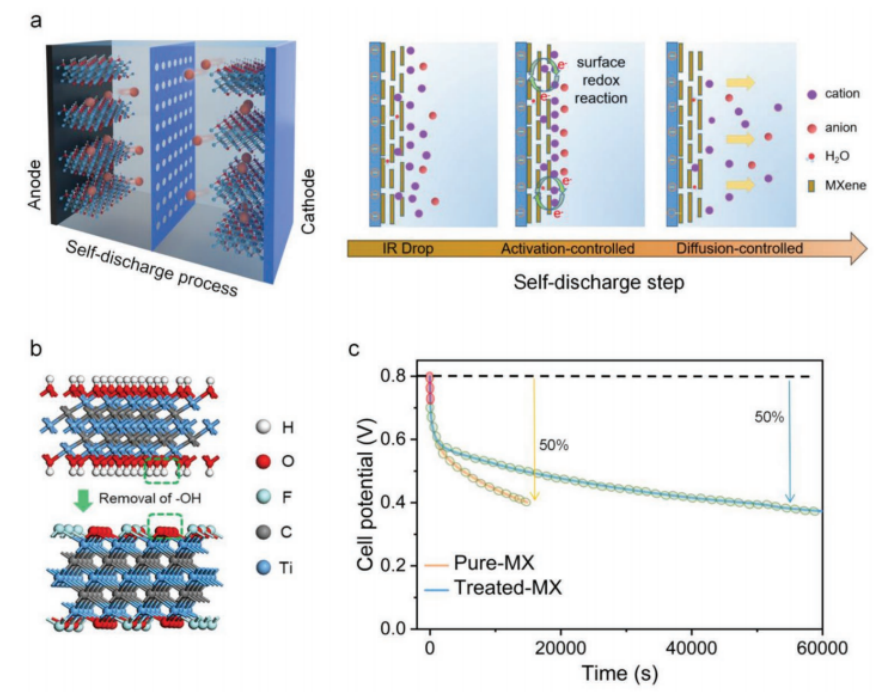

圖1 揭示和調節Ti₃C₂T_x MXene基超級電容器的自放電行為。

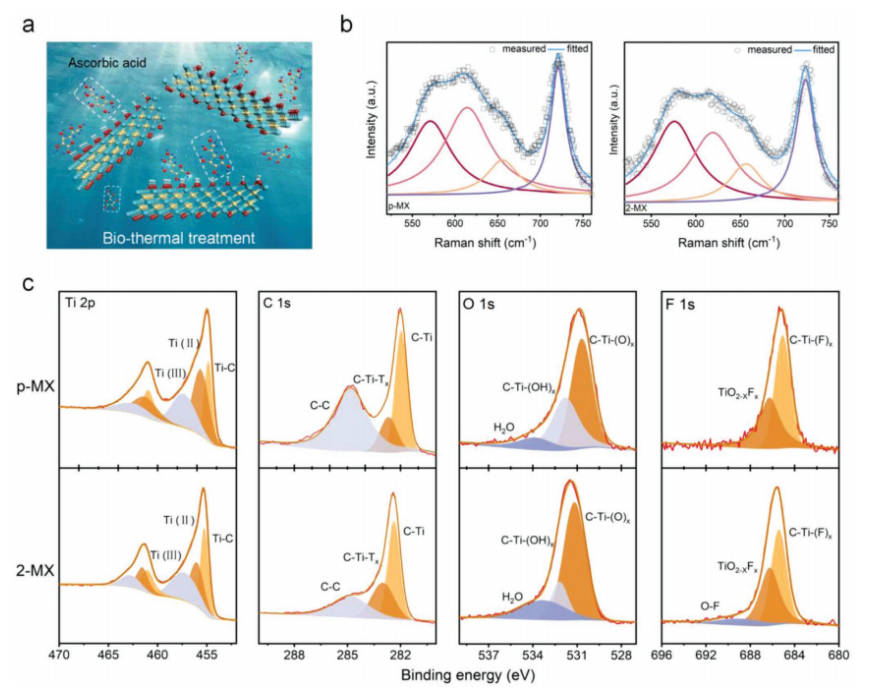

圖2. 界面調制對Ti3C2Tx MXene表面化學的影響。

圖3 (A和B) IL-BF4-C6- Ms和(C和D) IL-PF6-C6-Ms制備的MXenes的SEM圖像。

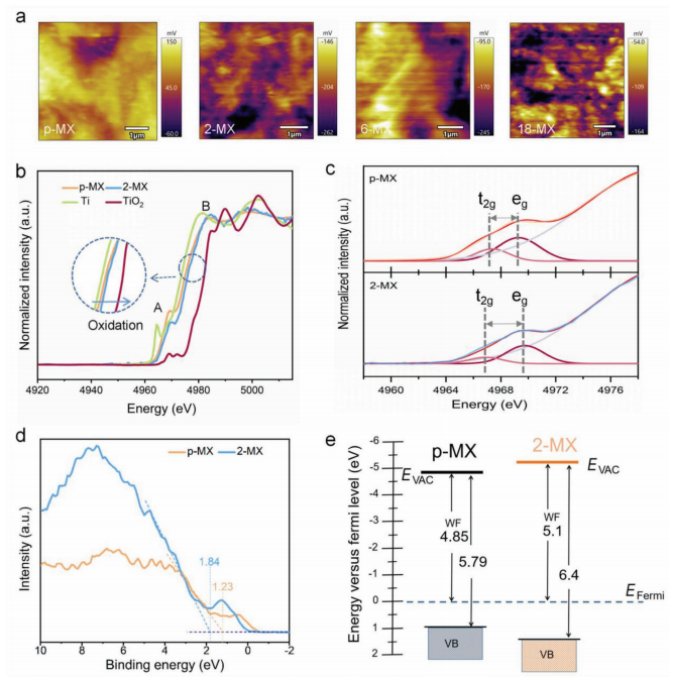

圖4. Ti3C2Tx MXene中表面基團與電子結構的直接關系。

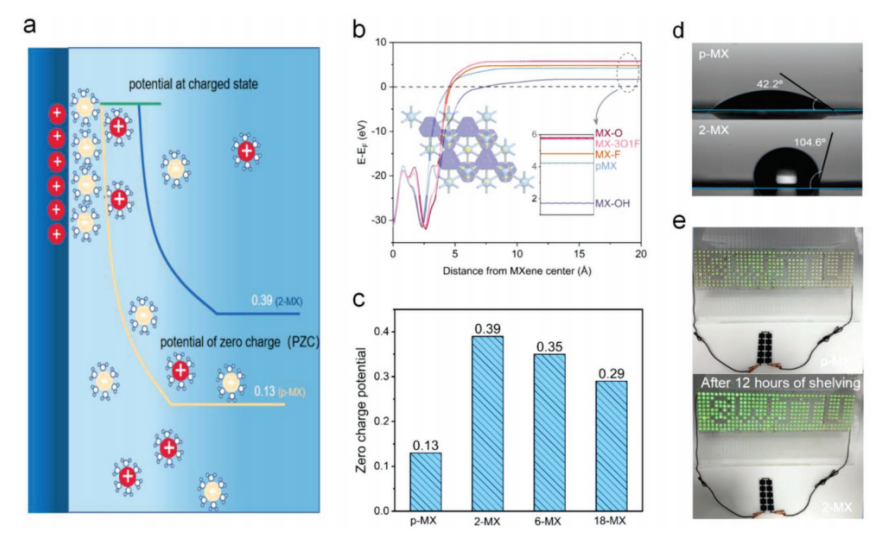

圖5 電子結構對電極電位和表面自由能的影響。

      相關科研成果由西南交通大學材料科學與工程學院Haitao Zhang等人于2022年發表在Adv. Funct. Mater (DOI: 10.1002/adfm.202208715)上。原文：Origin and Regulation of Self-Discharge in MXene Supercapacitors。

轉自《石墨烯研究》公眾號
