国产网红福利视频一区二区_极品大乳美女在线播放_老鸭窝永久地址_啊灬啊灬啊灬快灬高潮了游戏_bgmbgmbgm毛多老太免费_婷婷久久久久久

       文章首次報道了氧化石墨烯(GO)摻雜硬脂酸插層雙氧化物(LDO)納米復合材料作為一種新型的中溫(200 ~ 400℃)CO₂吸附劑。GO的摻雜可以提高復合材料的穩定性。插入硬脂酸長碳鏈有機陰離子可顯著提高LDO-硬脂酸鹽(LDO-SA)對CO₂的吸附吸收(0.52 mmol/g)。6 wt%的GO - LDO-SA(6GO - LDO-SA)納米復合材料對CO₂的吸附量最大(0.83 mmol/g)，遠高于傳統LDO吸附劑(0.35 mmol/g)。6GO - LDO-SA的高性能與其表面積和基本位點量的增加有關。CO₂在納米復合材料上的吸附過程以化學吸附為主，吸附的CO₂主要以碳酸鹽的形式儲存。經過10次吸附和解吸循環試驗，6GO - LDO-SA的再生效率>88%，遠高于LDO。同時，6GO - LDO-SA吸附劑在中溫條件下表現為快速動力學(0.863 mmol/(g·min))。本研究制備的新型納米復合材料在二氧化碳捕獲方面具有廣闊的應用前景。

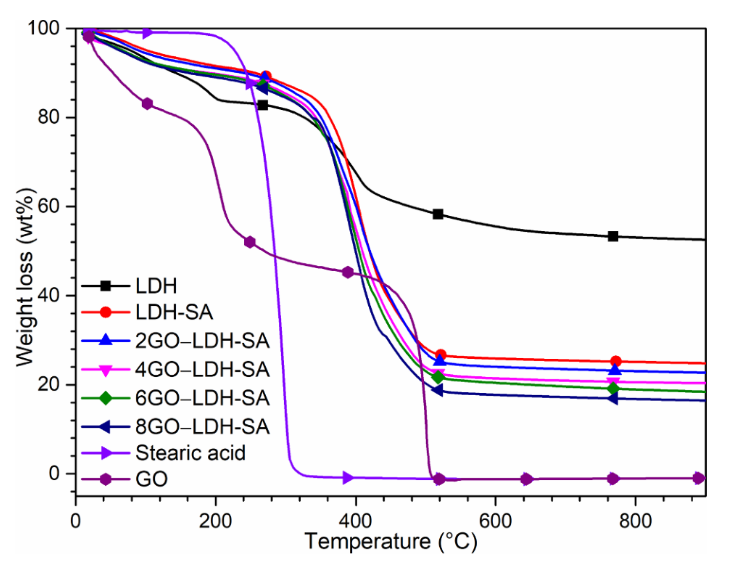

圖1. GO、硬脂酸、LDH、LDH-SA和xGO - LDH- SA的TG譜圖。

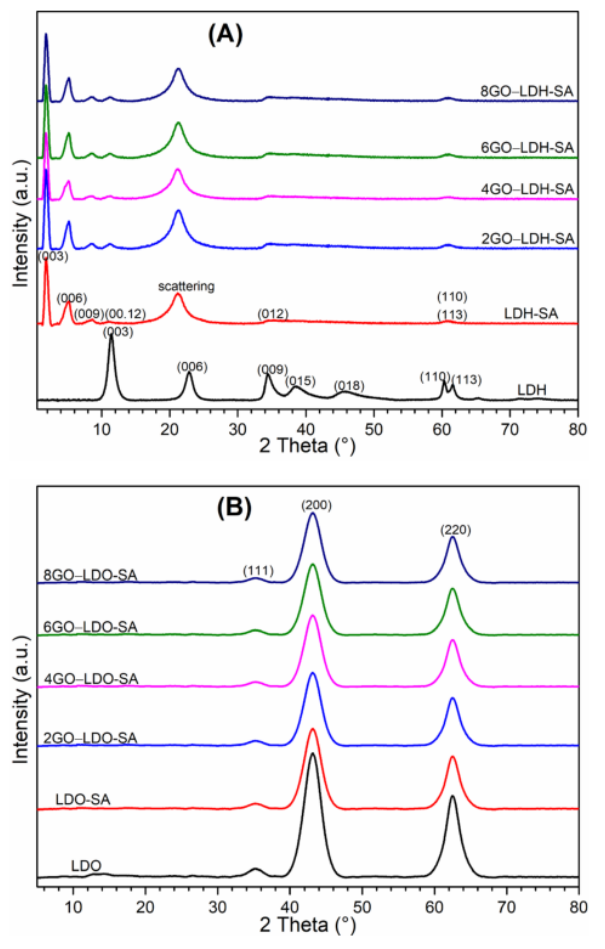

圖2. (A) LDH, LDH-SA和xGO - LDH-SA的XRD譜圖，(B) LDO，LDO-SA和xGO - LDO-SA的XRD譜圖。

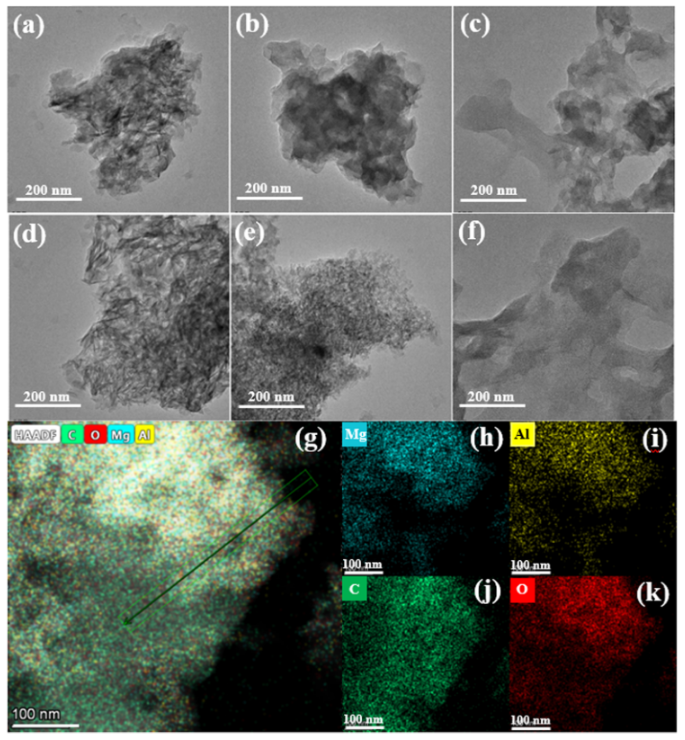

圖3. (a) LDH、(b) LDH-SA、(c) 6GO-LDH-SA、(d) LDO、(e) LDO-SA、(f) 6GO-LDH-SA的TEM圖像 (g) 6GO-LDH-SA元素映射圖對應的TEM圖像，(h-k) 6GO-LDH-SA元素映射圖。

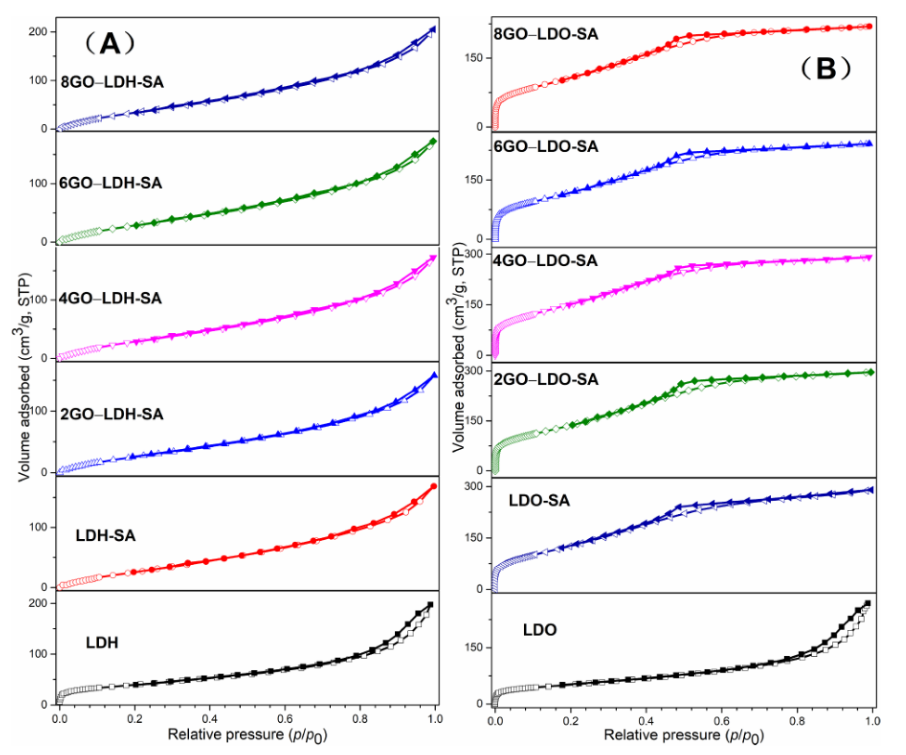

圖4. (A) LDH、LDH-SA、xGO - LDH- SA的N₂吸附-脫附等溫線；和(B) LDO, LDO-SA和xGO - LDO-SA的N₂吸附-脫附等溫線。

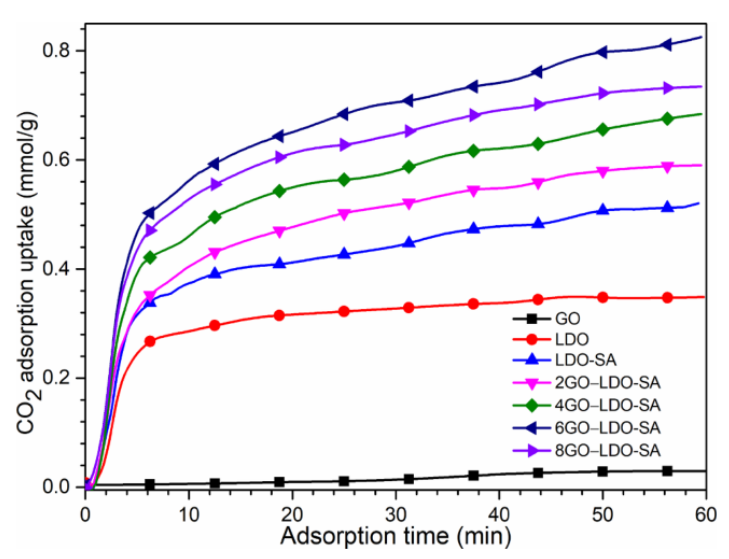

圖5. 在(15 vol% CO₂ + 85 vol% N₂)流量為50 mL/min時，吸附劑的CO₂吸附量隨時間的變化。

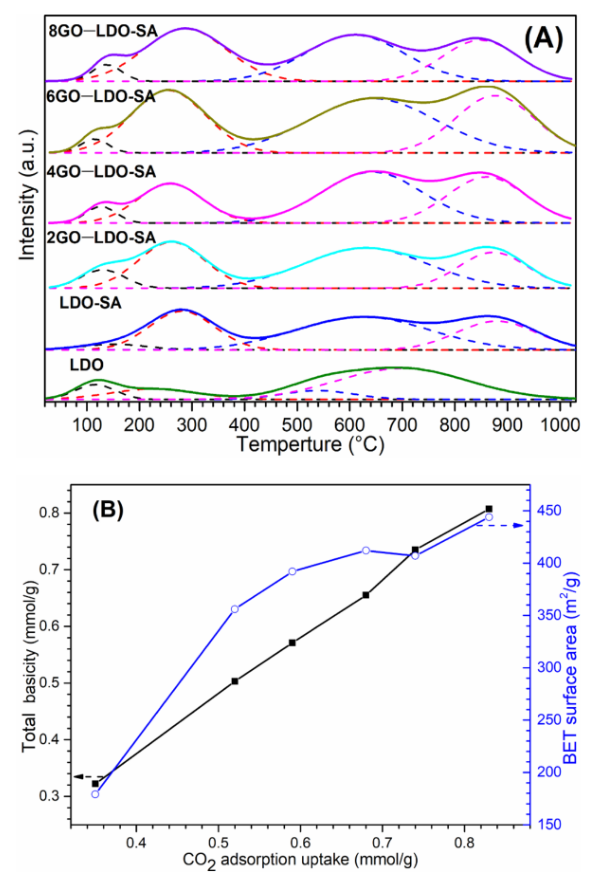

圖6. (A) LDO、LDO-SA和xGO - LDO-SA的CO₂-TPD譜，(B)總堿度或BET表面積與吸附吸收的關系。

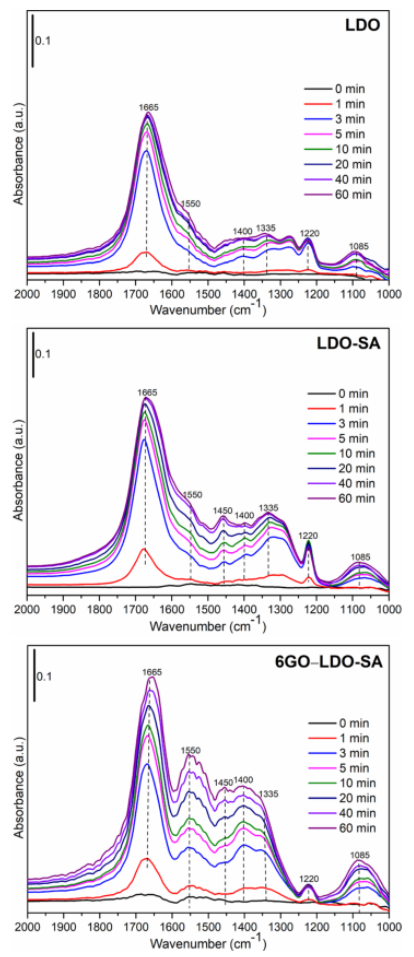

圖7. LDO、LDO-SA和6GO - LDO-SA吸附CO₂的原位DRIFTS光譜。

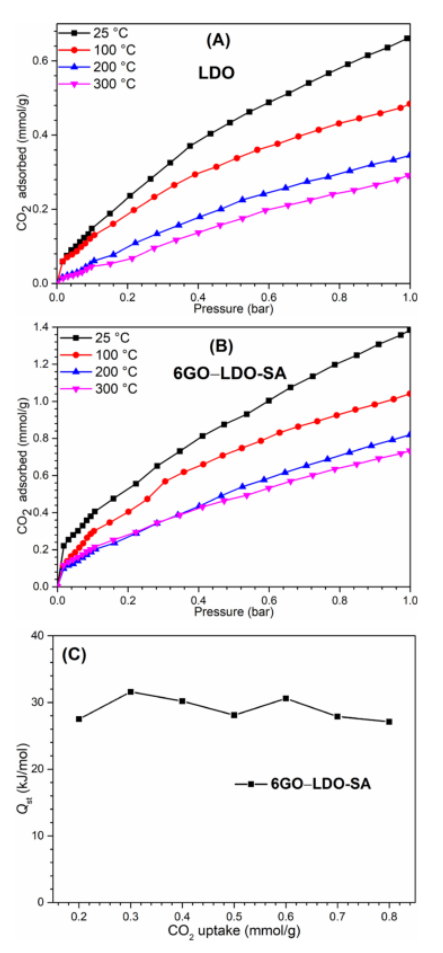

圖8. (A) LDO和(B) 6GO – LDO-SA在不同溫度下的CO₂吸附等溫線，(C) 6GO – LDO-SA樣品的Q_st與CO₂吸附的關系。

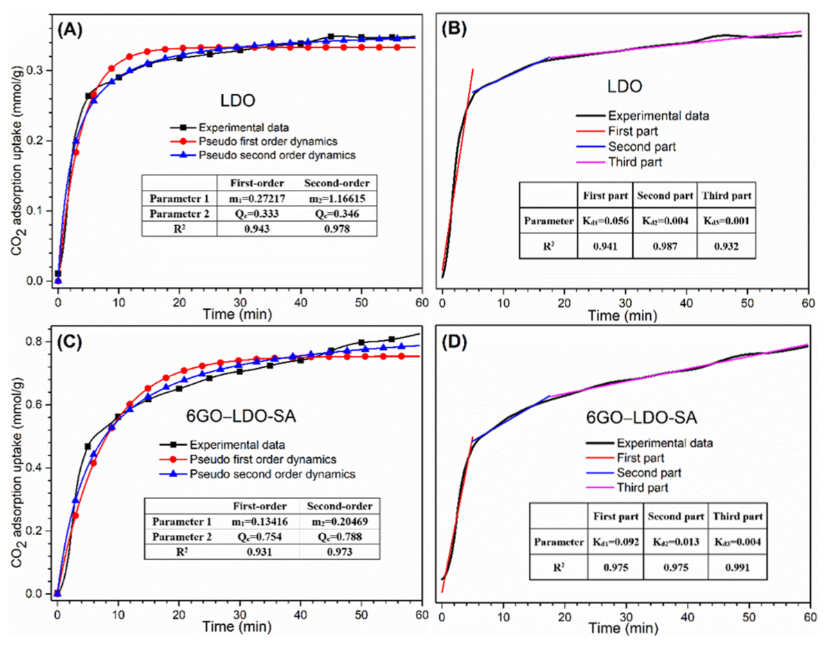

圖9. (A, C) CO₂吸附動力學曲線，(B, D) CO₂分別在LDO和6GO - LDO-SA樣品上吸附的粒子內擴散圖。


圖10. 實驗得到了(A) LDO和(B) 6GO - LDO-SA的CO₂吸附吸收與CO₂壓力的函數關系，并根據Langmuir和Freundlich模型推測。

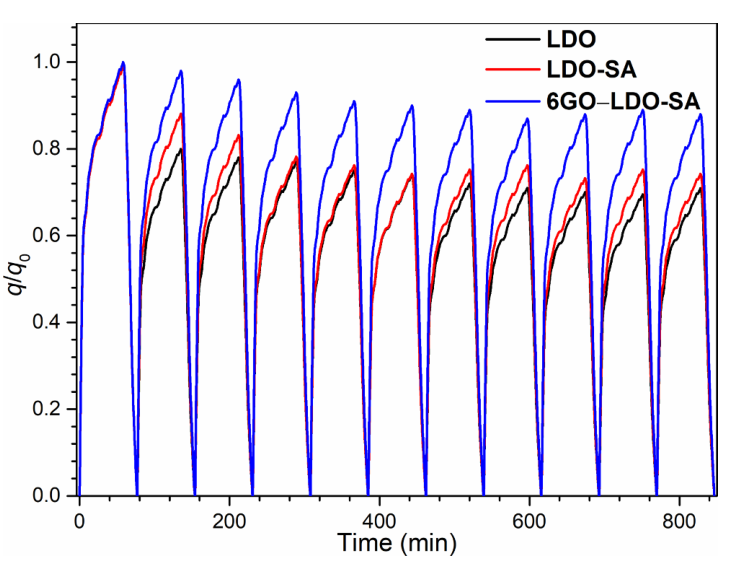

圖11. LDO、LDO-SA、6GO - LDO-SA的CO₂再生性能(q為實時吸附吸收，qo為初始吸附吸收)。

      相關研究成果由北京工業大學環境與生命學部環境科學系、區域大氣復合污染防治北京市重點實驗室Kai Wu等人于2022年發表在Separation and Purification Technology (https://doi.org/10.1016/j.seppur.2022.120686)上。原文：Graphene oxide-doped stearate-intercalated layered double oxide nanocomposites as high-performance CO₂ adsorbents。

轉自《石墨烯研究》公眾號
