国产网红福利视频一区二区_极品大乳美女在线播放_老鸭窝永久地址_啊灬啊灬啊灬快灬高潮了游戏_bgmbgmbgm毛多老太免费_婷婷久久久久久

       鹵化鉛鈣鈦礦納米晶體(PNCs)由于其優異的光學特性，使其成為電化學發光(ECL)領域的研究熱點，成為高性能ECL發光材料的候選材料。然而，由于PNCs的離子鹽性質，即使在配體的保護下，PNCs也會作為電解質在極性溶劑中迅速溶解。同時，為了保證有效的載流子轉移和充足的激發態物種，需要PNCs、電極和電解質之間的界面(三相界面)的接觸，從而實現穩定且超靈敏的ECL信號。該項工作中，首次提出了一種快速便捷的制備方法，通過將CsPbBr₃ PNCs固定在氨基功能化的氧化石墨烯(GO)上，可以制備豐富的三相界面，穩定PNCs結構并提供載體轉移途徑。因此，GO輔助的CsPbBr₃ PNCs三相界面在含10 mM TPrA的乙腈中，表現出強烈的ECL強度，并在連續循環電位掃描超過1 h后仍保持穩定。最后，將該方法應用于油酸銅的檢測，檢出限可低至10⁻¹⁸ M數量級。這項工作進一步驗證了界面態對PNCs在ECL響應中的重要作用，和在超靈敏分析中的應用潛力。

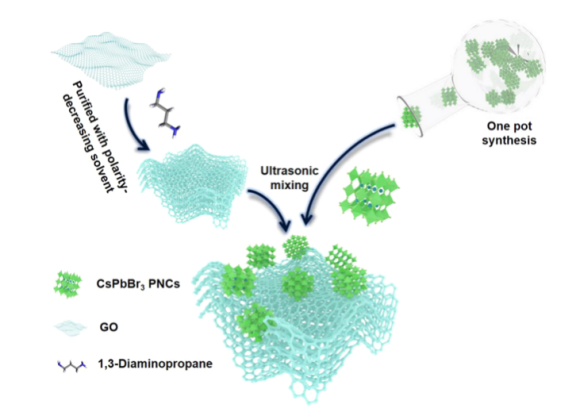

Figure 1. CsPbBr₃/NCM的制備示意圖。


Figure 2. (a) GO和(b) NCM的AFM形貌圖。插圖顯示了相應的SEM圖像。(c)−(f) NCM的XPS數據:(c)寬譜，(d) c 1s譜，(e) O 1s譜，(f) N 1s譜。

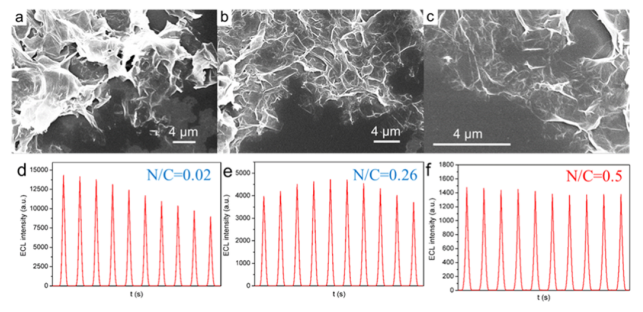

  Figure 3．NCM在不同N/C比(摩爾比)時的SEM圖像,及PNC/NCM對應的ECL響應。(a-c) SEM圖像和(d - f) 在含有10 mM TPrA的乙腈中的ECL響應。

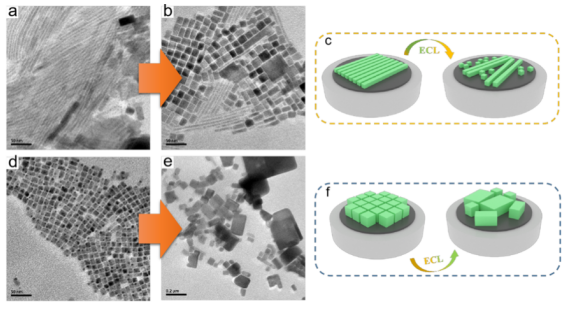

Figure 4．(a, b) CsPbBr₃納米線/NCM和(d, e) CsPbBr₃納米立方體/NCM 在ECL反應前后的形貌變化的TEM圖像。(c, f)ECL反應前后的形態變化示意圖。

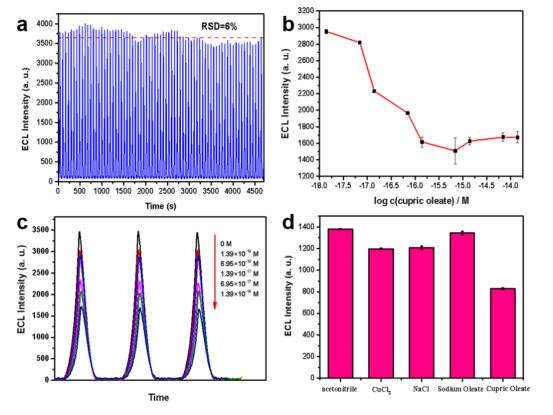

Figure 5. (a)穩定的ECL信號輸出超過1小時，RSD為6%。(b)不同油酸銅濃度下CsPbBr₃/NCM的ECL響應曲線。(c)油酸銅濃度在10^-18 ~ 10^-16M范圍內對應的ECL響應。(d) ECL干擾強度試驗。所有的ECL實驗都是在含有10 mM TPrA的乙腈電解質中進行的。

        該研究工作由廈門大學Xi Chen課題組于2021年發表在ACS Applied Nano Materials期刊上。原文：Stable Electrochemiluminescence of CsPbBr₃ Perovskite Nanocrystals Assisted by Graphene Oxide for Ultrasensitive Sensing。

轉自《石墨烯研究》公眾號
