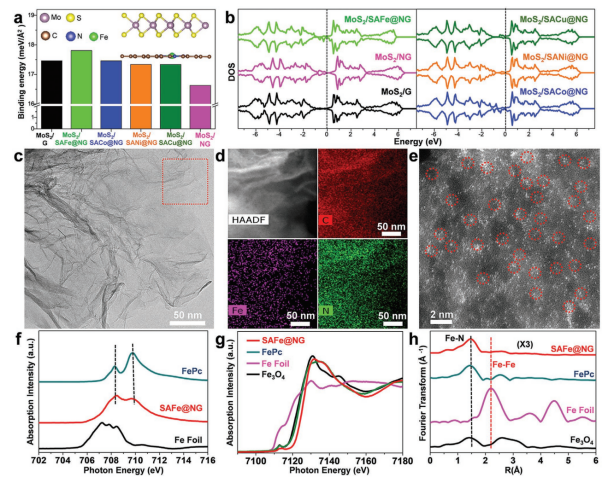

Figure 1. MoS2在石墨烯、NG、SAFe@NG、SACo@NG、SANi@NG 和 SACu@NG 上的 a) 吸附能和 b) DOS。 (a) 中的插圖是SAFe@NG上MoS2吸附配置的側視圖。SAFe@NG的 c) TEM圖像，d) HAADF圖像和EDS映射圖像，以及 e) AC-STEM-ADF圖像，紅色圓圈代表Fe單原子。f) SAFe@NG、Fe箔和FePc的NEXAFS光譜的Fe L-edge。SAFe@NG、Fe箔、FePc和Fe3O4的Fe K-edge g) XANES 光譜和 h) FT-EXAFS 光譜。

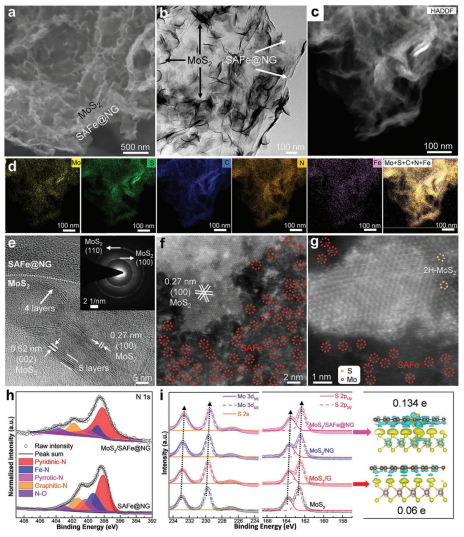

Figure 2. MoS2/SAFe@NG的a) SEM圖像和 b) TEM 圖像。MoS2/SAFe@NG的 c) HAADF 圖像，以及 d)相應EDS映射圖像。e) MoS2/SACu@NG的HRTEM圖像。(e) 中的插圖是 SAED 圖案。f,g) MoS2/SAFe@NG的AC-STEM-ADF圖像，紅色圓圈代表 Fe 單原子。h) SAFe@NG和MoS2/SAFe@NG的N 1s XPS 光譜。i) MoS2、MoS2/G、MoS2/NG和MoS2/SAFe@NG的Mo 3d和S 2p XPS 光譜。(e) 中的插圖是MoS2/G和MoS2/SAFe@NG的電荷密度差異。

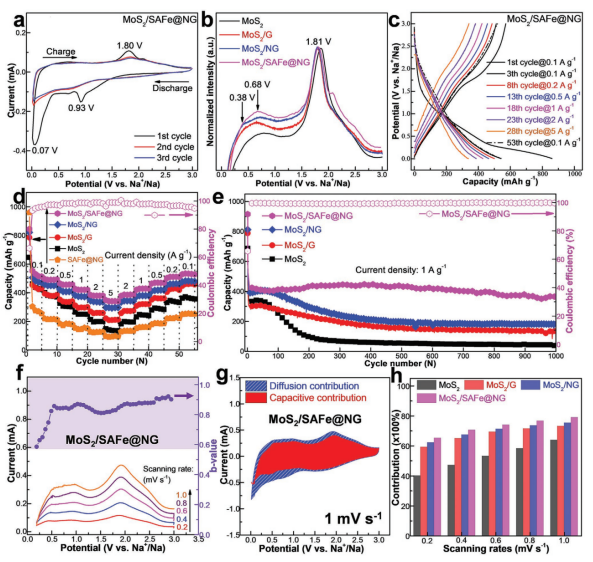

Figure 3. MoS2/SAFe@NG 用于 SIBs 的電化學性能和反應動力學。

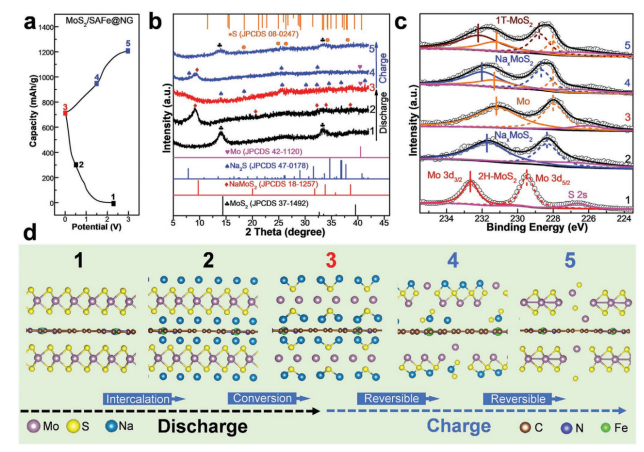

Figure 4. MoS2/SAFe@NG 對 SIBs 的電化學反應機理。
Figure 5. 充電過程中可逆轉換機制的理論模擬。
相關研究成果于2021年由清華大學Guangmin Zhou和Hui-Ming Cheng課題組，以及北航大學Qianfan Zhang課題組，發(fā)表在Adv. Mater.（DOI: 10.1002/adma.202007090）上。原文：Efficient Reversible Conversion between MoS2 and Mo/Na2S Enabled by Graphene-Supported Single Atom Catalysts。
.png)
.png)
.png)
.png)
.jpg)
