高容量納米晶體（NC）能夠穩(wěn)定地錨定在多孔導(dǎo)電材料上是十分重要的，但是由于構(gòu)造牢固的電子/離子橋聯(lián)的異質(zhì)結(jié)構(gòu)存在技術(shù)障礙，對(duì)于高效的能量存儲(chǔ)而言，如何防止弱的界面相互作用，團(tuán)聚現(xiàn)象，和緩慢的電荷轉(zhuǎn)移，這仍然是一項(xiàng)挑戰(zhàn)。這里，提出了一種簡(jiǎn)便高效的液相激光制造策略，通過預(yù)先設(shè)計(jì)超納米顆粒，保障了超細(xì)NC在導(dǎo)電基底上的共價(jià)鍵合。SnO2超納米顆粒（≈3.4nm）牢固地錨定石墨烯介孔壁上，負(fù)載量高達(dá)81.3％，且分散均勻。這樣優(yōu)化的異質(zhì)結(jié)構(gòu)作為陽(yáng)極材料用于鋰存儲(chǔ)時(shí)，其電子/離子傳輸不受阻礙，顯示出非凡的長(zhǎng)期循環(huán)穩(wěn)定性（1250圈循環(huán)后電容量仍達(dá)1132 mAh g–1），還具有很好的倍率特性，該性能優(yōu)于大多數(shù)報(bào)道的SnO2基陽(yáng)極材料。

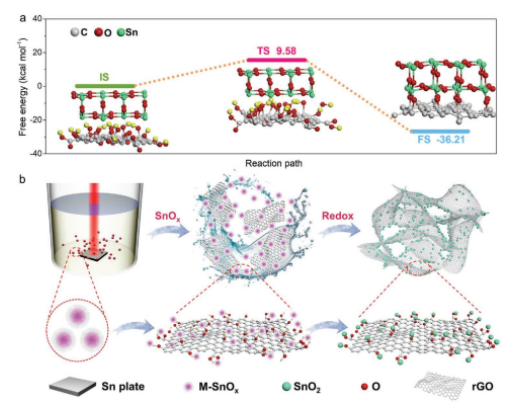

Figure 1. 設(shè)計(jì)思路和合成過程示意圖。a）吉布斯自由能演變和b）構(gòu)造M-SnO2@rGO異質(zhì)結(jié)構(gòu)示意圖。

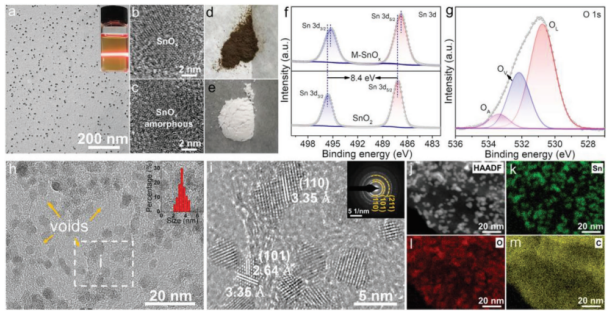

Figure 2. 制備M-SnO2@rGO。a-c）激光制造的M-SnOx的TEM圖像。d）激光制造的M-SnOx粉末和e）SnO2粉末的照片。f-g）不同樣品的XPS光譜。h，i）M-SnO2@rGO的低倍及高倍TEM圖像。j–m）M-SnO2@rGO的環(huán)形暗場(chǎng)STEM圖像和相應(yīng)的元素映射。

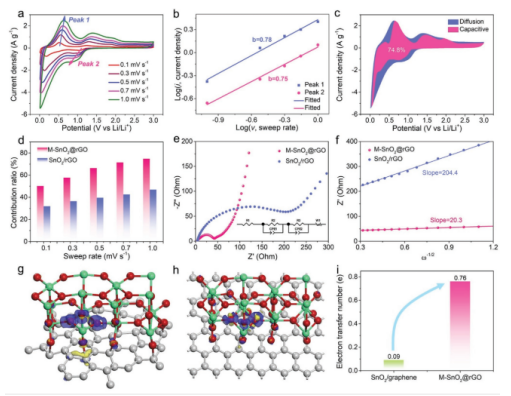

Figure 3．鋰存儲(chǔ)動(dòng)力學(xué)。a）M-SnO2@rGO在各種掃描速率下的CV曲線。 b）在不同氧化和還原條件下的log（i）vs log（v）曲線。c）CV曲線，贗電容部分。 d）電容貢獻(xiàn)的比較。e）1000圈循環(huán)后EIS。f）阻抗擬合系數(shù)。g，h）電荷密度差。i）平均電子轉(zhuǎn)移數(shù)。

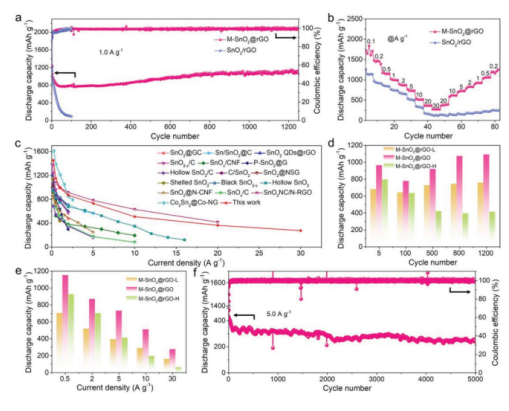

Figure 4．鋰存儲(chǔ)性能。a）M-SnO2@rGO和SnO2/rGO電極在1.0 A g-1時(shí)的循環(huán)性能。b）M-SnO2@rGO和SnO2/rGO電極的倍率性能。c）倍率性能比較。d）循環(huán)性能和e）倍率能力。f）長(zhǎng)時(shí)間循環(huán)性能。
該研究工作由陜西省石墨烯聯(lián)合實(shí)驗(yàn)室Hongqiang Wang帶領(lǐng)的團(tuán)隊(duì)于2021年發(fā)表在Adv. Funct. Mater.期刊上。原文：Laser-Manufactured Metastable Supranano SnOx for Efficient Electron/Ion Bridging in SnO2-Graphene Heterostructure Boosting Lithium Storage。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
