国产网红福利视频一区二区_极品大乳美女在线播放_老鸭窝永久地址_啊灬啊灬啊灬快灬高潮了游戏_bgmbgmbgm毛多老太免费_婷婷久久久久久

       水電解是一種用于產(chǎn)生氫氣的先進且可持續(xù)的能量轉(zhuǎn)換技術(shù)。但是，析氫反應（HER）和析氧反應（OER）的效率低，阻礙了整體的水分解催化性能。在此，使用簡便的方法，在N、S共摻雜的石墨烯納米片（N CoS₂/G）上，由N摻雜的CoS₂納米顆粒構(gòu)成雜化催化劑，該催化劑表現(xiàn)出優(yōu)異的雙功能活性。N原子的引入不僅促進了反應中間體的吸附，而且還橋接了CoS₂納米顆粒和石墨烯以改善電子轉(zhuǎn)移。此外，使用硫脲作為N和S源可確保合成具有更多表面活性位的小得多的納米顆粒。出乎意料的是，在電流密度為10 mA cm^-2時，N CoS₂/G表現(xiàn)出優(yōu)異的催化活性，對于OER為260 mV，對于HER為109 mV的低過電勢。組裝好的N CoS₂/G：加快了全水解速度，其電壓要求為1.58 V以達到10 mAcm^-2，這優(yōu)于大多數(shù)報道的Co基雙功能催化劑和其他非貴金屬催化劑。這項工作為水電解高級雙功能催化劑提供了新的策略。

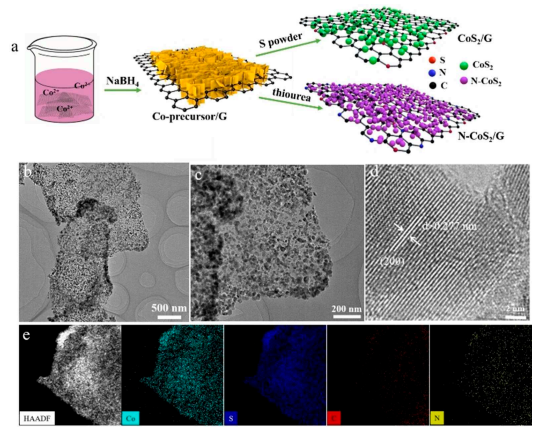

Figure 1. （a）說明N CoS₂/G和CoS₂/G材料的合成。（b,c）N CoS₂/G催化劑的TEM圖像。（d）N CoS₂/G催化劑的HRTEM圖像。（e）相應的元素映射圖像。

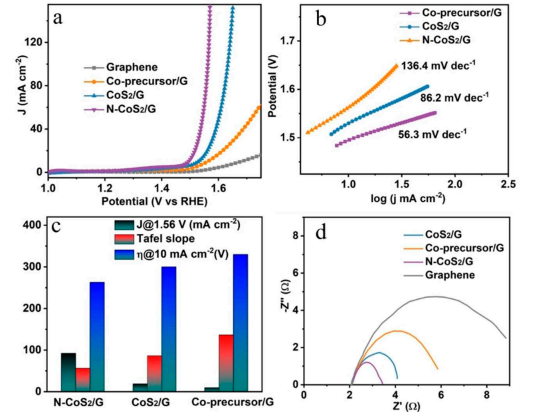

Figure 2. （a）商用IrO₂、石墨烯、Co-前體/G、CoS₂/G和N CoS₂/G對OER的極化曲線。（b）相應的Tafel斜率。（c）催化活性的比較。（d）在1.55 V電位下的EIS奈奎斯特圖。

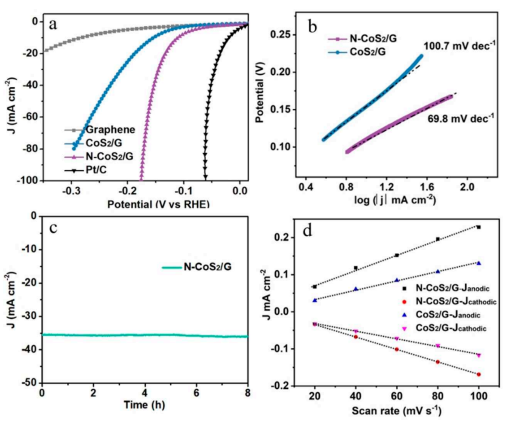

Figure 3. （a）的商用Pt/C、石墨烯、CoS₂/G和N CoS₂/G對HER的極化曲線。（b）相應Tafel斜率。（c）在0.15 V恒定電勢下N CoS₂/G的計時電流曲線。（d）CoS₂/G和N CoS₂/G材料的線性擬合，并標出電流密度與掃描速率的關(guān)系圖。

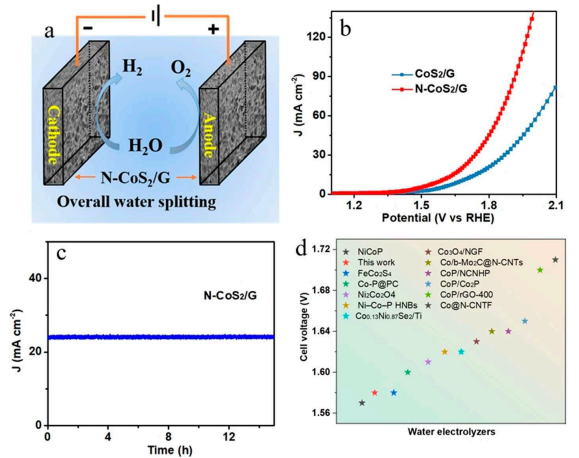

Figure 4. （a）典型的兩電極配置的整體水分解池。（b）在室溫下，在1 M KOH水性電解質(zhì)中，CoS₂/G和N CoS₂/G催化劑的水電解線性極化曲線。（c）N CoS₂/G催化劑在1.7 V電勢下的水分解電位計時法。（d）N CoS₂/G催化劑在10 mA cm^-2時所需的過電勢與先前報道的Co基雙功能催化劑的比較。

      相關(guān)研究成果于2020年由浙江科技大學Yun Tong課題組和洛桑聯(lián)邦理工學院Zhaofu Fei課題組，發(fā)表在ChemSusChem（DOI: 10.1002/cssc.202001413）上。原文：Nitrogen Incorporated in Cobalt Sulfide/Graphene Hybrid Catalysts Affording High Activity for Overall Water Splitting。

轉(zhuǎn)自《石墨烯雜志》公眾號：
