通過化學選擇性和高催化活性的簡便且非常有效的方法合成了鈀納米顆粒和氧化石墨烯（CPG）的復合物。合成的CPG通過多種技術進行表征，例如透射和高分辨率電子顯微鏡（TEM和HRTEM）、X射線衍射（XRD）和拉曼光譜以及光電子光譜（XPS），測試了CPG在室溫下選擇性還原硝基芳烴的能力。在將CPG添加到反應介質(zhì)后，催化性能取決于氫活化與Pd納米顆粒的協(xié)同作用，其中缺乏電子有利于優(yōu)異的性能。硝基芳烴可以結(jié)合到電富集的氧化石墨烯中，在能量上優(yōu)選的硝基吸附位點上。另外，Pd納米顆粒將電子轉(zhuǎn)移到氧化石墨烯上，這增加了金屬和碳載體的功能。CPG在室溫下對硝基芳烴的氫化具有化學保護性和高催化性能。在溫和條件下以高收率獲得苯胺衍生物，并通過使用CPG開發(fā)了實用的催化體系。

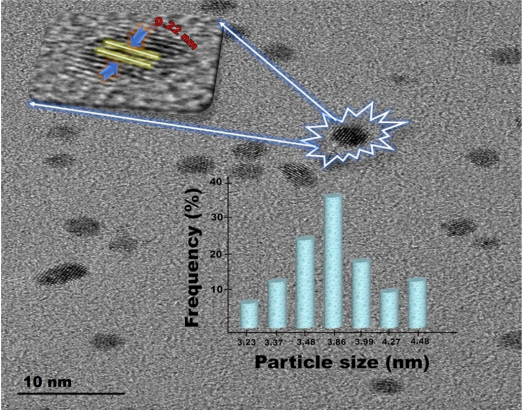

Figure 1. CPG的TEM，HRTEM圖像和粒徑直方圖。
TEM, HRTEM image and particle size histogram of CPG.

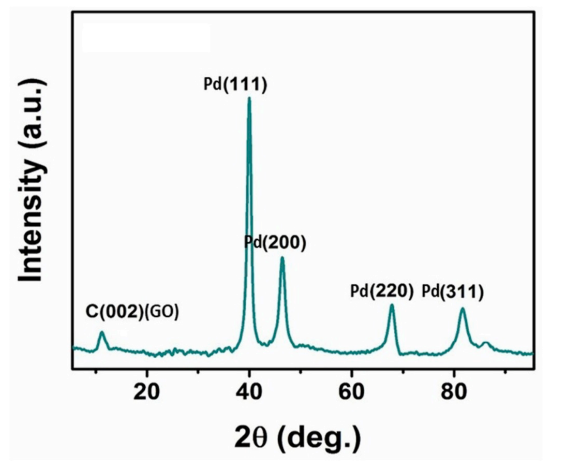

Figure 2. CPG納米催化劑的XRD圖

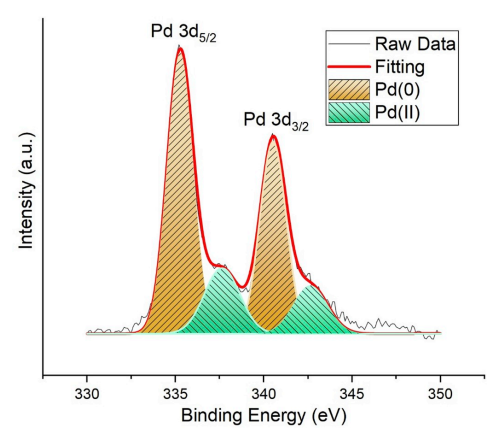

Figure 3. CPG在Pd 3d軌道內(nèi)的XPS圖

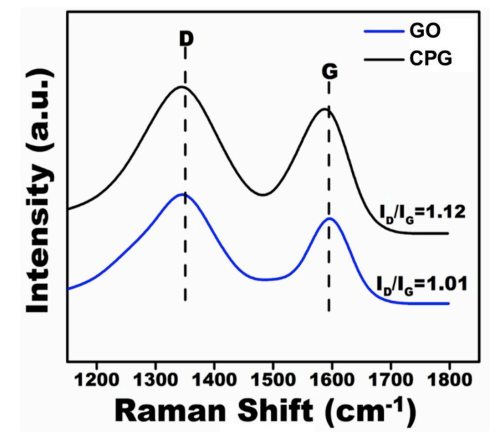

Figure 4. GO和CPG的拉曼光譜圖

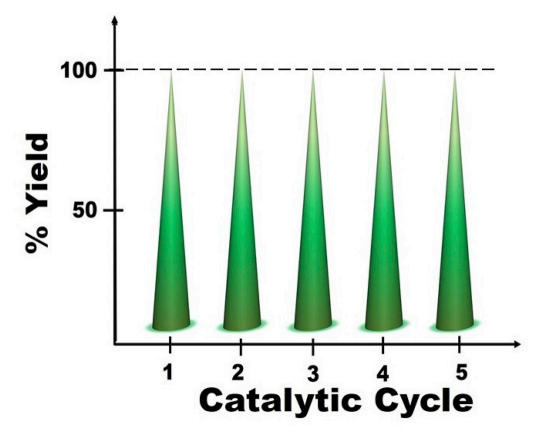

Figure 5. CPG在串聯(lián)反應中的可重用性性能
相關研究成果于2020年由薩卡里亞大學Fatih Sen和杜姆盧珀納爾大學Fatih Sen課題組，發(fā)表在Microporous and Mesoporous Materials（doi.org/10.1016/j.micromeso.2020.110014）上。原文：Composites of palladium nanoparticles and graphene oxide as a highly active and reusable catalyst for the hydrogenation of nitroarenes。
來自《石墨烯雜志》公眾號：
.jpg)
