這里報道了一種新型納米碳材料的電化學性質，該材料是通過化學氧化和超聲-輔助剝離魚骨碳納米纖維（CNF）制備而來。所制備得材料仍保持其管狀形態并呈現出氧化石墨烯層間距特性（大于0.75 nm）。因此，將其定義為氧化石墨烯納米纖維（GONF）?？山佑|的sp2-碳域的新型排列方式使得GONF成為電化學能量轉換/存儲領域中潛在的替代品，顯示出高孔隙率和可調諧的表面化學。此外，GONF的氧化程度對其在0.5 M H2SO4溶液中的電化學行為影響也被詳細研究報道。循環伏安法和電化學阻抗譜表明，GONF電容量顯著增加，是原始CNF的4-27倍，最高容量達69.2 F g-1。將其歸因于這種材料的獨特結構，同時包含了石墨域和氧化石墨烯域。

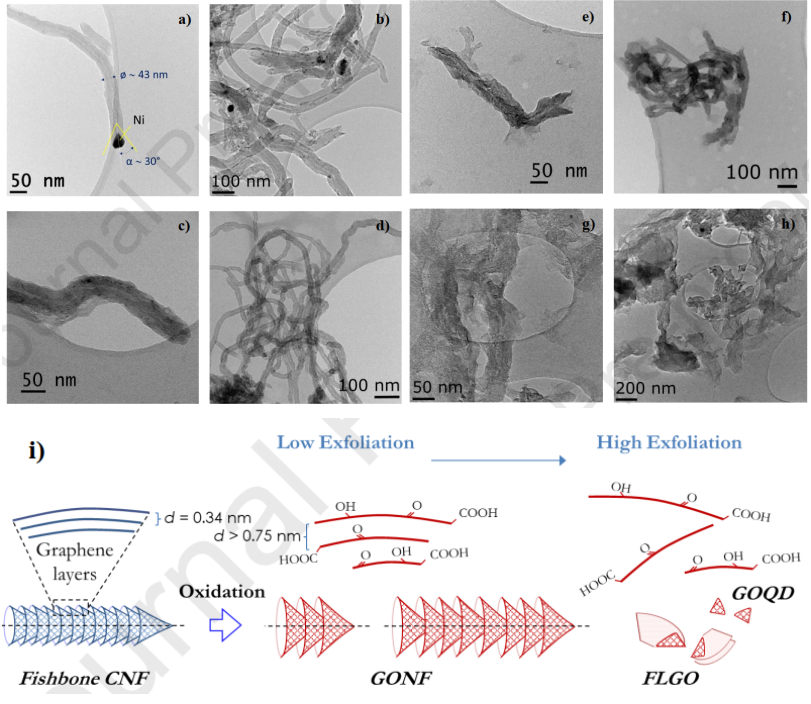

Figure 1.（a-b）初始CNF和GONF的TEM圖，（c-h）經B,C處理后的TEM圖，（i）氧化石墨烯基材料（GONF, FLGO 和 GOQD）中的形貌及石墨烯堆疊情況。

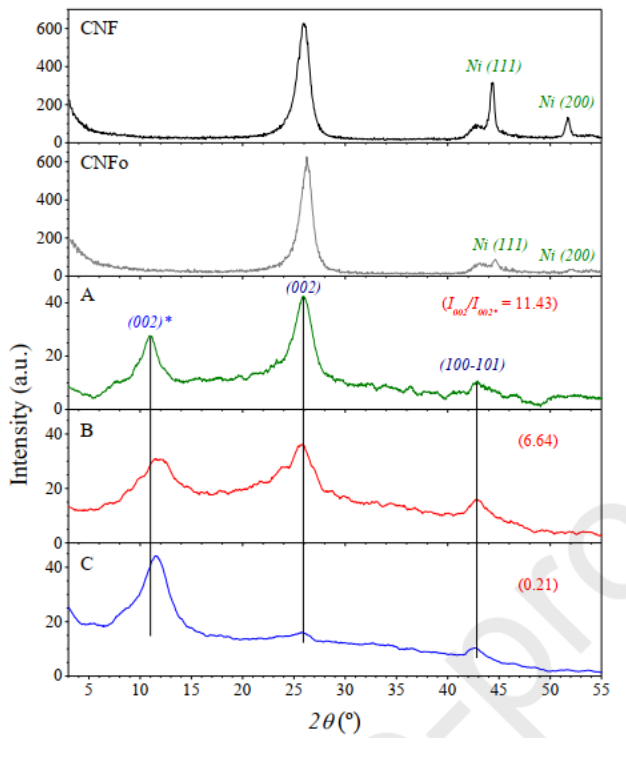

Figure 2. CNF, CNFo和經處理后樣品（A-, B-和C-GONF）的XRD圖。
Figure 3.（a）處理前后樣品在77 K溫度下的N2吸脫附等溫曲線，（b）273 K溫度下測量的CO2吸附曲線，獲得的孔徑尺寸分布情況。

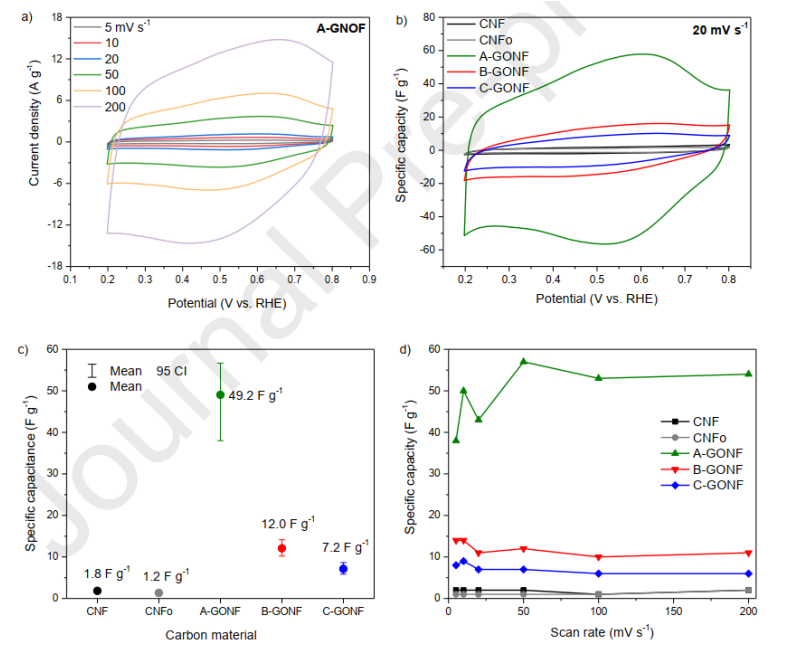

Figure 4.（a）A-GONF樣品在不同掃速下獲得的CV曲線，（b）處理前后樣品的比電容與電壓的關系，（c）偏差及平均比電容值，（d）不同樣品的比電容與掃速的線性關系。電化學測試在0.5 M H2SO4溶液中進行。

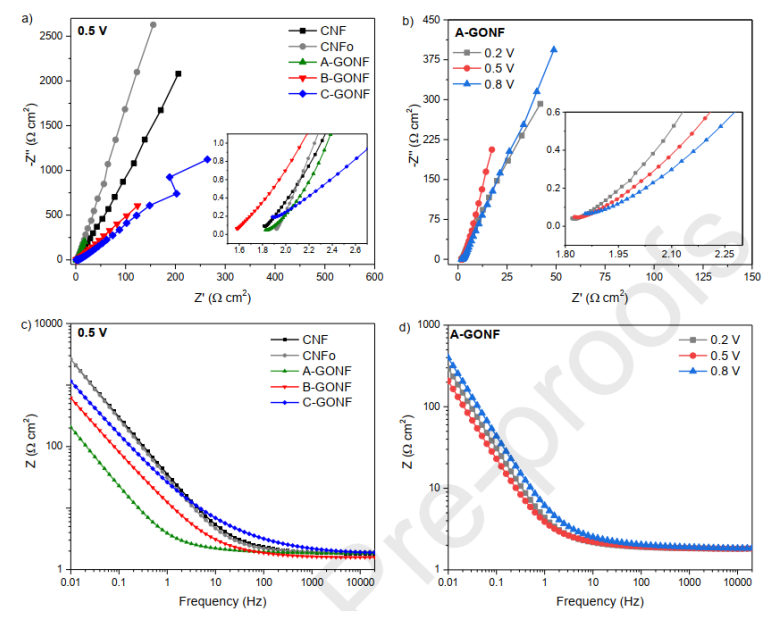

Figure 5.不同樣品的電化學阻抗譜表征。包含了頻率-相關的相角Bode曲線，探究了電壓對阻抗以及相角的影響。
該研究工作由西班牙碳化學研究所D. Torres等人于2019年發表在Applied Surface Science期刊上。原文：Graphene oxide nanofibers: a nanocarbon material with tuneable electrochemical properties
