紙基壓力/應變傳感器具有在一次性產品中具有可穿戴功能的潛在廣泛應用。 在這項研究中，具有多孔微結構和堆疊微結構的碳化鉬-石墨烯（MCG）復合材料被制造在紙基材的頂部，以用作壓阻應變/壓力傳感器。 作為應變傳感器，這種基于紙張的設備不僅可以檢測施加應變的幅度和頻率，還可以檢測拉伸或壓縮變形的方向。 拉伸應變和壓縮應變的規格因子分別為73和43，其中包括檢測和識別人體運動的示例。 作為壓力傳感器，這種基于MCG的紙張設備通過區分七個鋼琴音符，對弱的壓力信號（例如聲音）具有很高的靈敏度。 我們的研究為開發具有獨特特性的紙質電子產品向?qū)嶋H應用提供了一種簡單的策略。
.png)

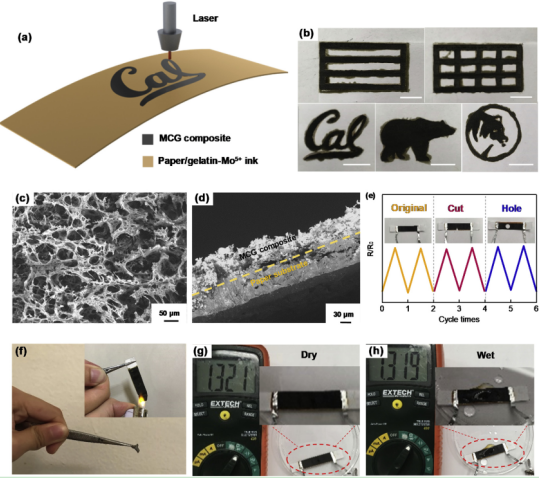

Figure 1 通過直接激光寫入工藝將碳化鉬-石墨烯（MCG）復合材料置于紙質基材上。(a) 在紙質基材上的MCG復合材料的制造過程示意圖，其中明膠-Mo5 +墨水在頂表面被紙吸收，并通過激光印刷工藝轉化為碳化鉬-石墨烯復合材料。

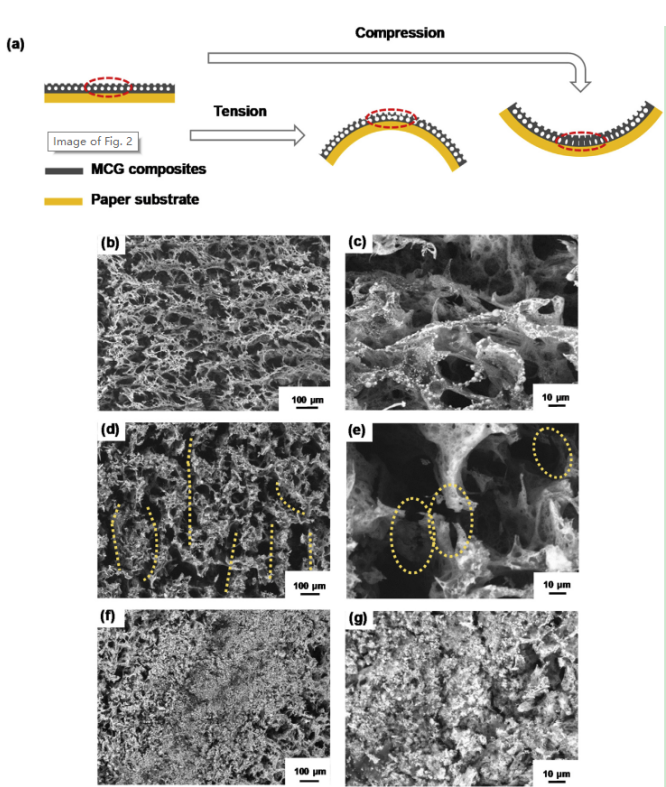

Figure 2. MCG/紙張傳感器的應變傳感工作機制：（a）MCG復合材料在拉伸和壓縮應變下多孔結構的示意圖；（b）和中沒有施加應變、（d）和中的拉伸應變下、（f）和中的壓縮應變下，MCG復合材料的SEM圖

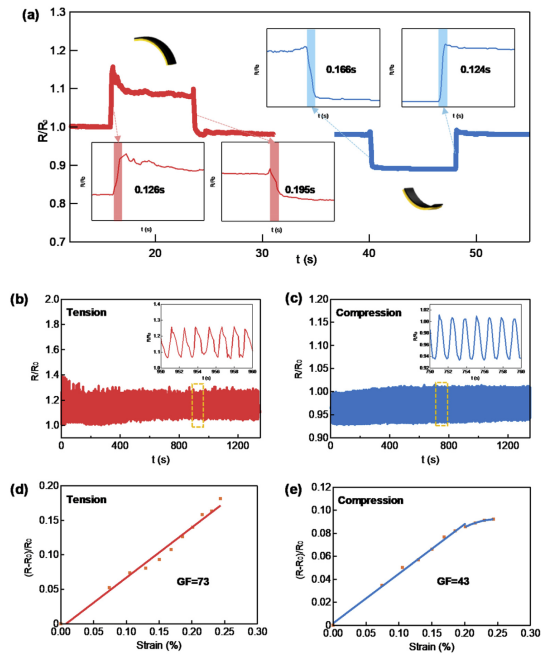

Figure 3. 拉伸/壓縮應變傳感結果的性能：（a）原型傳感器分別在拉伸和壓縮應變下的響應時間和恢復時間；（b）在0.24％拉伸應變下，MCG復合材料進行1000次循環的穩定性測試；插圖：放大波形；（c）MCG復合材料于0.15％壓縮應變下進行1000次循環的穩定性測試；插圖放大波形；（d）拉伸應變和壓縮應變的應變系數測量

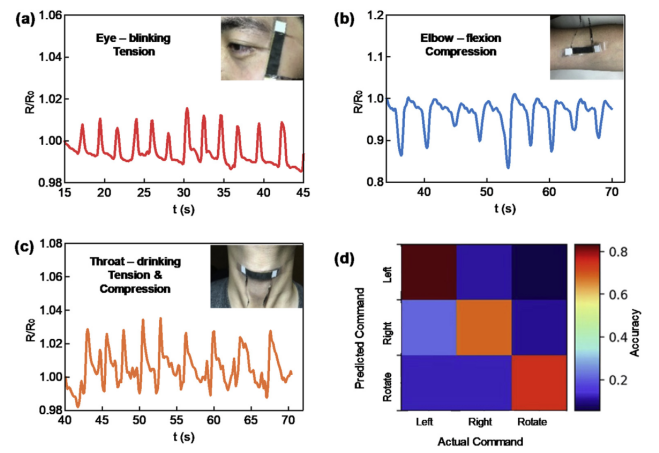

Figure 4. 演示為可穿戴應變傳感器，基于MCG的紙傳感器在檢測到以下情況時的電阻變化：（a）將傳感器安裝到眼睛的側面皮膚（插圖）來使眨眼動作大部分處于拉伸應變狀態；（b）將傳感器連接到肘部（插圖），使肘部的肌肉屈曲運動大部分處于壓縮應變；（c）通過將傳感器連接到喉嚨（插圖），在喉嚨上喝酒以產生拉伸和壓縮應變（主要是拉伸）；（d）原型傳感器的機器學習結果，通過說出“左”、“右”和“旋轉”并帶有100個訓練數據，檢測出沒有真實聲音的喉嚨運動
相關研究成果于2019年由加州大學伯克利分校Junwen Zhong課題組，發表在Carbon（https://doi.org/10.1016/j.carbon.2019.10.083）上。原文：Molybdenum-carbide-graphene composites for paper-based strain and acoustic pressure sensors。
