国产网红福利视频一区二区_极品大乳美女在线播放_老鸭窝永久地址_啊灬啊灬啊灬快灬高潮了游戏_bgmbgmbgm毛多老太免费_婷婷久久久久久

在這項工作中，我們報導了一種簡便的方法，即通過電場輔助法組裝氧化石墨烯片來制備3D石墨烯網絡。正如預期的那樣，基于3D石墨烯網絡的超級電容器實現了高比電容（在0.5 A/g下約238 F/g）和良好的倍率性能（在10 A/g下保持60％的比電容）。顯著改善的性能是由于大的電解質可接觸表面積（257 m²/g）和高電導率（12.58 S/cm）。此外，與化學氣相沉積、冷凍干燥等相比，電場輔助組裝方法是制備3D石墨烯網絡的一種簡單且有前途的方法，其可以有效地降低生產成本并促進工業生產。

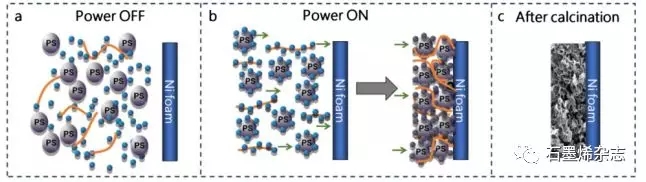

Figure 1. 制備3DGN的示意圖。

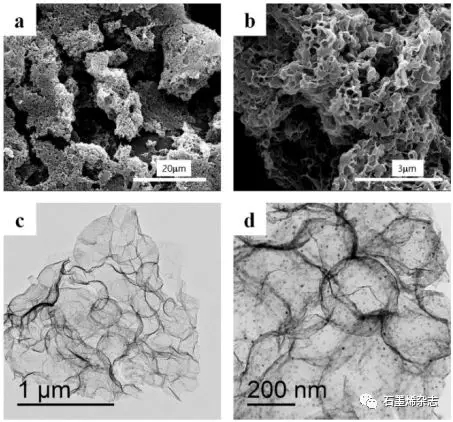

Figure 2. 3DGN的（a）低和（b）高倍放大SEM圖；3DGN的（c）低和（d）高放大率TEM圖像；圖2d中的小黑色顆粒是在組裝和煅燒后從Ni(NO₃)₂中獲得的NiO。

Figure 3. （a）在10 mV/s至200 mV/s的不同掃描速率下，基于3DGN的超級電容器的CV曲線；（b）在0.5 A/g至60 A/g的不同電流密度下，基于3DGN的超級電容器的GCD曲線；（c）超級電容器C_m與電流密度之間的關系；（d）基于3DGN的超級電容器的Ragone曲線；（e）基于3DGN的超級電容器的奈奎斯特曲線（插圖：高頻區域）；（f）超級電容器的循環性能。

相關研究成果于2019年由中國電子科技大學Chunyang Jia課題組，發表在Applied Surface Science上。原文：Toward high capacitance and rate capability supercapacitor: Three dimensional graphene network fabricated by electric field-assisted assembly method。
